Запасные части для поршневых компрессоров Aircast

Доставка



Фильтры



Запчасти для компрессора Aircast CБ4/С-100.LН20А 1,5:

Компрессорный блок LH20

Деталировка поршневого блока LH20 / Скачать / *PDF

Сервисный набор для обслуживания:

№ п/п
Фото

Наименование

Кол-во

Ед.измерения

1
Картридж фильтра

1

шт.

2
Масло компрессорное

2

л.

3
Ремень

1

шт.

Стоимость сервисного набора, руб. с НДС:

1975

Список запчастей для заказа

Артикул

Наименование

Кол-во

Позиция в деталировке

Фото

Цена

c НДС

руб.

21111023

Картер

1

1

-
8 960 руб.

11141001

Шпилька

4

2

-
-

21131002

Коленвал

1

3

3422 руб.

21134001

Подшипник 6205Z

2

4

-
989 руб.

21113002

Передняя крышка

1

5

-
1 960 руб.

21161002

Манжета Ф25х35х7,5

1

6

345 руб.

21152002

Прокладка передней крышки

1

7

245 руб.

11131001

Болт крепления крышки М6х20

7

8

-
-

11123002

Шайба Ф6

7

9

-
-

21132002

Шатун

1

10

1 472 руб.

21141003

Поршень Ф65

1

11

1 489 руб.

21143002

Палец поршня Ф14,5х57,5

1

12

495 руб.

21144002

Стопорное кольцо Ф14,7

2

13

99 руб.

21145003

Комплект колец поршневых Ф65

1

14

983 руб.

21134002

Подшипник 6304

1

15

-
989 руб.

21155001

Прокладка задней крышки

1

16

197 руб.

21112003

Задняя крышка

1

17

1 390 руб.

21153001

Прокладка цилиндр-картер

1

18

245 руб.

21121004

Цилиндр ф65

1

19

3 938 руб.

11123003

Граверная шайба Ф8

8

20

-
-

11111002

Гайка М8

4

21

-
-

21123001

Головка цилиндра

1

22

-
3 458 руб.

21154001

Прокладка блока клапанов, верхняя Ф65

1

23

245 руб.

21124013

Клапанный блок в комплекте Ф65

1

24

3 645 руб.

21151002

Прокладка блока клапанов, нижняя Ф65

1

25

245 руб.

11132006

Болт М8-50

4

26

-
-

21175002

Фильтр воздушный в сборе

1

27

1 982 руб.

11122001

Медная шайба Ф8

2

28

-
-

11132004

Болт воздушного фильтра М8х30

2

29

-
-

21173001

Угольник ½-UNF90”

1

30

-
-

21212002

Шкив Ф266,7

1

31

3 900 руб.

11131005

Болт шкива М10х45 (Левосторон.)

1

32

-
-

11124001

Шайба стопорная левосторонняя Ф8

1

33

-
-

11121011

Шайба ф38-5

1

34

-
-

21164003

Маслоуказатель G1/4

1

35

-
492 руб.

21169001

Пробка слива масла

1

36

-
242 руб.

21166001

Сапун М16-1,5

1

37

395 руб.

11113001

Гайка Ф14,5-27

1

38

-
-

21126005

Алюминиевая прокладка

1

24/3

249 руб.

21177012 или21175008

Патрон воздушного фильтра

1

27/2

245 руб.

21125017

Пластины клапанные в комплекте (2шт)

1

24/2

839 руб.

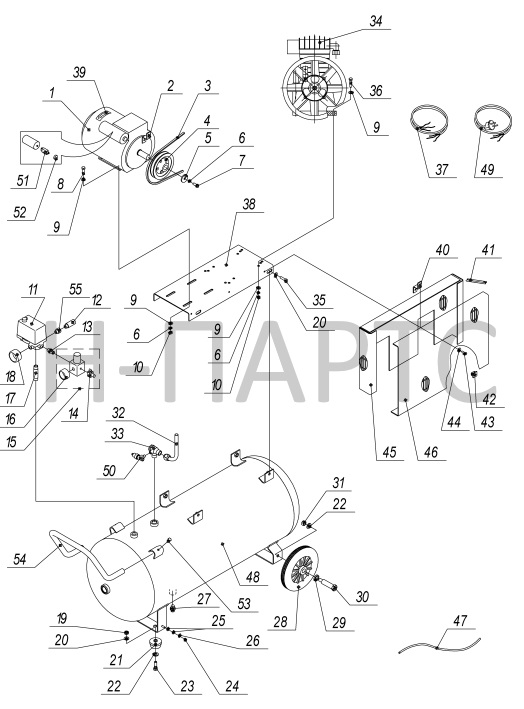

Деталировка компрессора Aircast CБ4/С-100.LН20А 1,5

Список запчастей для заказа

Артикул

Наименование

Кол-во

Фото

Цена

c НДС

руб.

1.

4041100100

(4041100106 )

Электродвигатель, 1,5 кВт

1


13 465 руб.

2.

3101.00.00.102

Держатель

1


280 руб.

3.

4301104700 или 03010009

Ремень

1

989 руб.

4.

3125.00.00.104 для АИР

(3125.00.00.104-04 для YL)

Шкив

1


1 736 руб.

5.

3125.00.00.105

Прижим

1


-

6.

Шайба 8, 65Г

9


-

7.

Болт М8х20

1


-

8.

Болт М8х30

4


-

9.

Шайба 8

16


-

10.

Гайка М8

8


-

11.

4992122076 или 4992122072

Прессостат

1

2 985 руб.

12.

4251100202

Клапан предохранительный 10 бар

1

985 руб.

13.

3101.00.00.202

Переходник

1


-

14.

4112101200

Кран G1/4

1


979 руб.

15.

4131200100

Регулятор давления G1/4

1

2 465 руб.

16.

4141101200

Манометр

1

987 руб.

17.

3101.00.00.201

Переходник

1


455 руб.

18.

4141301600

Манометр МП50-1/4"-Т(0-16)-2,5

1

985 руб.

19.

Гайка М10

2


-

20.

Шайба 10

6


-

21.

4271000103

Амортизатор

2


364 руб.

22.

Шайба 12

4


-

23.

Болт М10х25

2


-

24.

Гайка М6

1


-

25.

Шайба 6

2


-

26.

Шайба 6, 65Г

1


-

27.

4121001000

Конденсатоотводчик G3/8

1

560 руб.

28.

4281020000

Колесо

2


826 руб.

29.

3101.00.10.003

Шайба

2


336 руб.

30.

3101.00.10.002

Болт

2


297 руб.

31.

Гайка М12

2


-

32.

3125.00.00.300

Воздухопровод

1


1 820 руб.

33.

4241122102

Клапан обратный

1

1 972 руб.

34.

4022230010

Блок поршневой LH20

1

-

35.

Болт М10х30

4


-

36.

Болт М8х45

4


-

37.

4853001590

Провод

2


-

38.

3113.00.00.101

3113.00.00.101-01

Платформа

1


-

39.

4381003500

Указатель

1


-

40.

3124.00.00.103

Держатель

1


-

41.

4350010002

Распорка

1


245 руб.

42.

4350020002

Защелка

4


245 руб.

43.

Болт М6х16

5


-

44.

Шайба 6х18

5


-

45.

3101.00.00.400

Основание

1


2 462 руб.

46.

3101.00.00.500

Крышка

1


-

47.

4490000000

Трубка Rilsan

1

490 руб.

48.

3008.00.00.000

Ресивер

1


-

49.

4901152290

Провод

1


-

50.

4472018000

Клапан стартовый

1


1 491 руб.

51.

4731160073

Термозащита 16A

1


2 620 руб.

52.

3101.00.00.115

Колпачок

1


-

53.

Болт М8х16

2


-

54.

3101.00.00.015

Рукоятка

1


-

55.

3101.00.00.301

Переходник

1


-

56.

Центробежный регулятор

1


-

Компрессор серии CБ4/С-100.LН20А 1,5 широко используется в шиномонтажных мастерских, в строительстве,  при проведении ремонтных, покрасочных и других видов работ. Если вы ищете запчасти для данного поршневого компрессора,  компания Н-ПАРТС с радостью готова предложить Вам блок клапанный (клапанная плита) в сборе, клапанные пластины (лепестки), прокладки клапанного блока, а так же прокладку цилиндр картер. При более весомом ремонте, вы всегда сможете  приобрести коленчатый вал, цилиндр, шатун, поршень, поршневые, маслосъемные кольца, а так же поршневой палец со стопорными кольцами.  Если вы все таки собрались менять целиком сам поршневой блок LH 20, то Вы так же сможете приобрести его в нашей компании, компрессорная головка LH 20 идет в сборе со шкивом (маховиком) и фильтром.   При проведении очередного технического обслуживания вы можете купить со склада нашей компании расходные материалы (наборы ТО) для компрессора CБ4/С-100.LН20А 1,5 , а именно воздушный фильтр (картридж-фильтроэлемент), приводной ремень и компрессорное масло для Aircast. Все расчеты за запасные части и расходные материалы ведутся в рублях с НДС, если Вам интересует стоимость запасных частей, напишите нам по электронной почте sales@noemi-parts.ru или позвоните по телефону.
