Запчасти для поршневого компрессора ABAC A39B/150 CT3 V400:

Поршневой блок A39B

Деталировка компрессорной головки A39B / Скачать / *PDF

Сервисный набор для обслуживания (ТО) A39B/150 CT3 V400:

№ п/п	Фото	Наименование	Кол-во	Ед.
1		Фильтр воздушный	1	шт.
2		Масло компрессорное	1	л.
3		Ремень	1	шт.
Стоимость сервисного набора, руб. с НДС:					6970

Запасные части для заказа компрессорной головки A39B:

№ п/п	Код по каталогу	Наименование	Кол-во	Цена с НДС в руб. за шт.
310	2901325044	Головка цилиндра с прокладкой	1	8 989 руб.
330-1	2901325046 - 1 (KIT-RING)	Комплект поршневых и маслосъемных колец (только комплект колец)	1	6 983 руб.
330	2901325046	Комплект поршневых и маслосъемных колец + прокладки + сальник	1	19 985 руб..
335	2901325045	Набор прокладок (уплотнений)	1	5 987 руб.
350	2901325050	Шкив компрессорной головки A39	1	9 542 руб.
360	2901325049	Сапун, маслоуказатель	1	982 руб.
355	2236111620	Поршень в сборе с шатуном A39	1	14 979 руб.
РК1	8973037657	Комплект РК1 (прокладки + блок клапанный + воздушный фильтр)	1	19 945 руб.
305	2236111635	Фильтр воздушный компрессора A39	1	4 897 руб.
РК2	8973037658	Комплект РК2 (прокладки + блок клапанный + воздушный фильтр + масло)	1	19 288 руб.
КМ1	8973037864	Комплект КМ1 (воздушный фильтр + элемент обратного клапана + прокладка)	1	9 490 руб.
КМ2	8973037864-М	Комплект КМ2 (воздушный фильтр + элемент обратного клапана + прокладка + масло)	1	9 980 руб.
345	2236112435	Блок цилиндров с прокладками	1	11 523 руб.
365	2236112438	Поддон картера с прокладкой	1	6 789 руб.
325	2236112518	Клапанный блок с прокладками	1	8 456 руб.
375	1630020700	Компрессорное масло	1	695 руб.

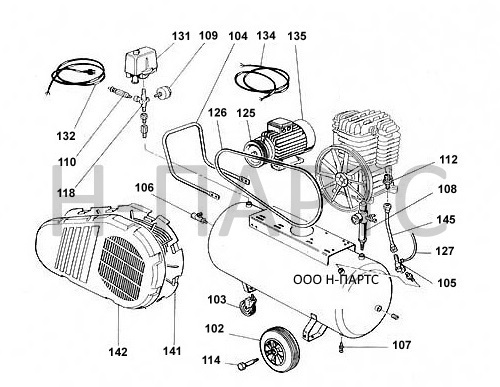

Деталировка компрессора с ресивером

Детализация к поршневому компрессору Abac A39B/150 CT3 V400 (4116024281)

№ п/п	Запчасть	Код	Код
.099	Голова		4116090298
102	Набор колес (два задних)	9042012	6214347900
103	Ролик поворотный (опорное колесо)	9044008	2236105333
104	Ручка		2236107286
105	Невозвратный клапан (обратный клапан)		2236110537
106	Линейный клапан, соединение быстросъёмное рапид 1/2	9047020	6231944200
106	Кран		6210717800
107	Кран		2236111480
108	Редуктор с фильтром (алюминиевая колба) с 2 рапидными соединениями	9051091	6214345100
109	Манометр	9052056	6214345000
110	Клапан предохранительный 10 bar	9049063	6210719900
112	Переходник прямой - с наружного 3/4" на наружный 1/2"	9053003	6231943500
114	Болт крепления колеса	9011023	6214348500
118	Соединение 150/500, адаптер 4WAYS 3/8"M-F 1/4"M-F	9053550	6231943000
125	Шкив		2236110190
126	Ремень	9075015	6214632100
127	Шланг пластиковый 4/6, Рилсановая трубка	9270006	6245578000
131	Реле давления	9063058	2236100435
131	Реле давления (MDR)	9063056	2236100433
131	Реле давления		2236109923
131	Реле давления		2236109899
131	Реле давления		6256397300
132	Кабель сетевой	9065001	6256395800
135	Электродвигатель		6226121900
141	Задняя часть кожуха ременной передачи		2236111658
142	Передняя часть кожуха ременной передачи		2236111656
145	Трубка нагнетательная		2236111041
