Запчасти для компрессора К33:

Компрессор К33

Сервисный набор (ТО) для обслуживания компрессора К33:

№ п/п	Фото	Наименование	Кол-во	Ед.измерения
1		Картридж фильтра	2	шт.
2		Масло компрессорное	10	л.
3		Ремень	5	шт.
Стоимость сервисного набора, руб. с НДС:					4540

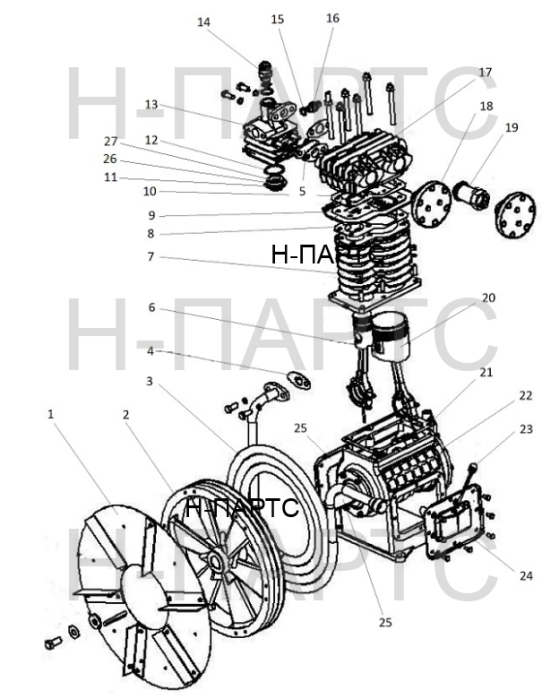

Деталировка компрессорного блока К33.01

Запасные части компрессорного блока К33.01 для заказа

№	Код запчасти	Наименование
1	C415M.01.00.900	Диск
2	C415M.01.00.004	Маховик
3	K33.01.00.300	Холодильник
4	С415.00.00.002	Прокладка
5	КЗЗ.01.00.004	Фланец
6	С415.01.00.200	Поршень с шатуном ЦВД
7	С415М.01.00.002	Блок цилиндров
8	С415М.01.00.021	Прокладка
9	С415М.01.00.800	Блок клапанный в сборе
10	С415М.01.00.022	Прокладка
11	КЗЗ.01.00.200	Пневмоглушитель
12	ЗУ-1-17	Прокладка 48x57x2 ЗУ-1-17
13	С415М.01.00.008	Коллектор
14	С415.01.00.700	Пневморазгружатель
15	ЗУ-1-17	Прокладка 18x24x2 ЗУ-1-17
16	С415М.01.01.200	Клапан предохранительный
17	КЗЗ.01.00.001	Крышка цилиндров
18	С415М.01.00.500	Фильтр в сборе
19	КЗЗ.01.00.002	Переходник
20	С415М.01.00.100	Поршень с шатуном ЦНД
21	С415.01.00.016	Прокладка
22	С415М.01.20.002	Картер
23	С415М.01.00.006	Щуп
24	С415.01.00.013	Крышка
25	С415.01.00.014	Крышка
26	С415М.01.20.001	Вал коленчатый
27	КЗЗ.01.00.201	Переходник
28	С415М.01.00.019-01	Фланец

Узнайте стоимость запчастей компрессора К33 и купите онлайн в интернет-магазине n-parts.ru

Деталировка поршневой группы низкого давления компрессора К33.01

Запасные части поршневой группы низкого давления К33.01

№	Код запчасти	Наименование	Кол-во
1.	С415М.01.00.120	Шатун ЦНД	1
2.	375-1004015-А3	Поршень	1
3.	375-1004030	Кольцо компресс. верхнее (входит в ремкомплект РК-1)	2
4.	375-1004025	Кольцо компресс. нижнее (входит в ремкомплект РК-1)	1
5.	375-1004060	Кольцо маслосъемное (входит в ремкомплект РК-1)	1 составное*
6.	111-1004020	Палец поршня	1
7.	С415М.01.00.104	Кольцо стопорное	2
8.	С415М.01.00.101	Вкладыш верхний	1
9.	С415М.01.00.102	Вкладыш нижний	1
10.	С415М.01.00.107	Гайка стопорная	2
11.	С415М.01.00.106-01	Разбрызгиватель	1

Деталировка поршневой группы высокого давления компрессора К33.01

Запасные части поршневой группы высокого давления К33.01

№	Код запчасти	Наименование	Кол-во
1.	С415М.01.00.220	Шатун ЦВД	1
2.	С415.01.00.201	Поршень	1
3.	120-3509164-А	Кольцо компрессионное (входит в ремкомплект РК-1)	3
4.	М52х3х2,3	Кольцо маслосъемное (входит в ремкомплект РК-1)	1
5.	С415.01.00.202 (или -01)	Палец поршня	1
6.	С415.01.00.203	Заглушка	2
7.	С415М.01.00.101	Вкладыш верхний	1
8.	С415М.01.00.102	Вкладыш нижний	1
9.	С415М.01.00.107	Гайка стопорная	2
10.	С415М.01.00.106	Разбрызгиватель	1

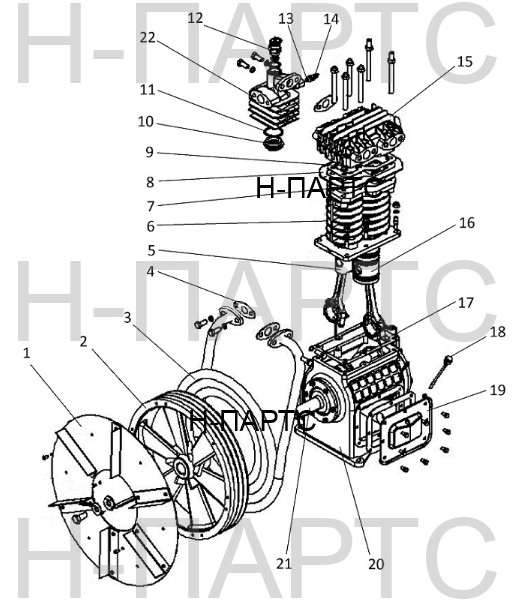

Деталировка компрессорного блока К33.06

Запасные части компрессорного блока К33.06 для заказа

№	Код запчасти	Наименование
1	C415M.01.00.900	Диск
2	С416М.01.00.002	Маховик
3	K33.01.00.300	Холодильник
4	С415.00.00.002	Прокладка
5	КЗЗ.06.00.200	Поршень с шатуном ЦВД
6	КЗЗ.06.00.006	Блок цилиндров
7	С415М.01.00.021	Прокладка
8	С415М.01.00.800	Блок клапанный в сборе
9	С415М.01.00.022	Прокладка
10	С415М.01.00.019	Фланец
11	ЗУ-1-17	Прокладка 48x57x2 ЗУ-1-17
12	С415.01.00.700	Пневморазгружатель
13	ЗУ-1-17	Прокладка 18x24x2 ЗУ-1-17
14	С415М.01.01.200	Клапан предохранительный
15	КЗЗ.01.00.001	Крышка цилиндров
16	К33.06.00.300	Поршень с шатуном ЦНД
17	С415.01.00.016	Прокладка
18	С415М.01.00.006	Щуп
19	С415.01.00.014	Крышка
20	С415М.01.20.002	Картер
21	С415М.01.20.001	Вал коленчтатый
22	С415М.01.00.008	Коллектор

Узнайте стоимость запчастей компрессора К33 и купите онлайн в интернет-магазине n-parts.ru

Стоимость запасных частей

Код	Наименование	Цена с НДС, руб.
С415М.01.00.800	БЛОК КЛАПАННЫЙ С415М.01.00.800	Смотреть цену
С416М.01.00.300	БЛОК КЛАПАННЫЙ С416М.01.00.300	Смотреть цену
С415М.02.00.100	БЛОК ОБРАТНОГО КЛАПАНА С415М.02.00.100	Смотреть цену
С415М.01.00.002	БЛОК ЦИЛИНДРОВ С415М.01.00.002	Смотреть цену
С415М.01.20.001	ВАЛ КОЛЕНЧАТЫЙ С415М.01.20.001	Смотреть цену
С416М.01.20.001	ВАЛ КОЛЕНЧАТЫЙ С416М.01.20.001	Смотреть цену
С415М.01.00.101	ВКЛАДЫШ ВЕРХНИЙ С415М.01.00.101	Смотреть цену
С415М.01.00.102	ВКЛАДЫШ НИЖНИЙ С415М.01.00.102	Смотреть цену
С415М.02.00.300	ВЛАГОУДАЛИТЕЛЬ С415М.02.00.300	Смотреть цену
С415М.01.00.128	ВТУЛКА С415М.01.00.128	Смотреть цену
С415М.01.00.801	ДОСКА КЛАПАННАЯ ВЕРХНЯЯ С415М.01.00.801	Смотреть цену
С416М.01.00.301	ДОСКА КЛАПАННАЯ ВЕРХНЯЯ С416М.01.00.301	Смотреть цену
С415М.01.00.802	ДОСКА КЛАПАННАЯ НИЖНЯЯ С415М.01.00.802	Смотреть цену
С416М.01.00.302	ДОСКА КЛАПАННАЯ НИЖНЯЯ С416М.01.00.302	Смотреть цену
С415.01.00.203	ЗАГЛУШКА С415.01.00.203	Смотреть цену
С415М.01.20.002	КАРТЕР С415М.01.20.002	Смотреть цену
С416М.01.20.002	КАРТЕР С416М.01.20.002	Смотреть цену
С415.02.00.120	КЛАПАН ОБРАТНЫЙ С415.02.00.120	Смотреть цену
С415М.02.00.130	КЛАПАН ОБРАТНЫЙ С415М.02.00.130	Смотреть цену
С415.02.02.100	КЛАПАН ПРЕДОХРАНИТЕЛЬНЫЙ С415.02.02.100	Смотреть цену
С415.02.02.100-04	КЛАПАН ПРЕДОХРАНИТЕЛЬНЫЙ С415.02.02.100-04 (К-33)	Смотреть цену
С415М.01.01.200	КЛАПАН ПРЕДОХРАНИТЕЛЬНЫЙ С415М.01.01.200	Смотреть цену
С415.01.00.400	КЛАПАН ПРЯМОТОЧНЫЙ С415.01.00.400	Смотреть цену
С416.01.00.500	КЛАПАН ПРЯМОТОЧНЫЙ С416.01.00.500	Смотреть цену
К31.02.02.000	КОЛЕСО К31.02.02.000	Смотреть цену
К6.02.04.000	КОЛЕСО К6.02.04.000	Смотреть цену
К2.02.00.100	КОЛЕСО ПОВОРОТНОЕ К2.02.00.100	Смотреть цену
К6.02.02.000	КОЛЕСО ПОВОРОТНОЕ К6.02.02.000	Смотреть цену
С415М.01.00.008	КОЛЛЕКТОР С415М.01.00.008	Смотреть цену
С416М.01.00.200	КОЛЛЕКТОР С416М.01.00.200 (К3,К6,К31,КТ16Э)	Смотреть цену
С416М.01.00.200-01	КОЛЛЕКТОР С416М.01.00.200-01(С416М-01,К3,С416М1,гол.зч)	Смотреть цену
С416М.01.00.200-02	КОЛЛЕКТОР С416М.01.00.200-02 (КТ16)	Смотреть цену
С415.01.10.019	КОРПУС ПОДШИПНИКА С415.01.10.019	Смотреть цену
С415М.02.00.014	КРЕСТ С415М.02.00.014	Смотреть цену
С415.01.00.013	КРЫШКА С415.01.00.013	Смотреть цену
С415.01.00.014	КРЫШКА С415.01.00.014	Смотреть цену
С415М.01.20.003	КРЫШКА С415М.01.20.003	Смотреть цену
С415М.01.20.011	КРЫШКА С415М.01.20.011	Смотреть цену
С416М.00.01.401	КРЫШКА С416М.00.01.401	Смотреть цену
С416М.00.01.401-01	КРЫШКА С416М.00.01.401-01	Смотреть цену
С415М.01.00.001	КРЫШКА ЦИЛИНДРОВ С415М.01.00.001	Смотреть цену
С415М.01.00.001-01	КРЫШКА ЦИЛИНДРОВ С415М.01.00.001-01	Смотреть цену
С416М.01.00.003	ЛОПАСТЬ С416М.01.00.003	Смотреть цену
С415М.01.00.004	МАХОВИК С415М.01.00.004	Смотреть цену
С416М.01.00.002	МАХОВИК С416М.01.00.002	Смотреть цену
К2.00.00.300	ОГРАЖДЕНИЕ К2.00.00.300	Смотреть цену
К2.00.00.300-01	ОГРАЖДЕНИЕ К2.00.00.300-01	Смотреть цену
К20.00.01.000	ОГРАЖДЕНИЕ К20.00.01.000	Смотреть цену
К20.00.01.000-01	ОГРАЖДЕНИЕ К20.00.01.000-01	Смотреть цену
К3.00.00.300	ОГРАЖДЕНИЕ К3.00.00.300	Смотреть цену
К3.00.00.300-01	ОГРАЖДЕНИЕ К3.00.00.300-01	Смотреть цену
С415.01.00.404	ОГРАНИЧИТЕЛЬ С415.01.00.404	Смотреть цену
С415.01.00.404-01	ОГРАНИЧИТЕЛЬ С415.01.00.404-01	Смотреть цену
С415.01.00.404-02	ОГРАНИЧИТЕЛЬ С415.01.00.404-02	Смотреть цену
С415.01.00.202	ПАЛЕЦ ПОРШНЯ С415.01.00.202	Смотреть цену
С415М.01.00.807	ПЛАСТИНА КЛАПАННАЯ С415М.01.00.807-01	Смотреть цену
С415М.01.00.811	ПЛАСТИНА КЛАПАННАЯ С415М.01.00.811	Смотреть цену
С415.01.00.700	ПНЕВМОРАЗГРУЖАТЕЛЬ С415.01.00.700	Смотреть цену
С415М.01.00.150	ПОРШЕНЬ В СБОРЕ С415М.01.00.150 (375 - ф108)	Смотреть цену
С415М.01.00.200	ПОРШЕНЬ С ШАТУНОМ ЦВД С415М.01.00.200	Смотреть цену
С415М.01.00.100	ПОРШЕНЬ С ШАТУНОМ ЦНД С415М.01.00.100	Смотреть цену
С415.01.00.201	ПОРШЕНЬ С415.01.00.201	Смотреть цену
С415М.01.20.200	ПРОБКА С МАГНИТОМ С415М.01.20.200	Смотреть цену
С415.00.00.002	ПРОКЛАДКА С415.00.00.002	Смотреть цену
С415.01.00.002	ПРОКЛАДКА С415.01.00.002	Смотреть цену
С415.01.00.006	ПРОКЛАДКА С415.01.00.006	Смотреть цену
С415.01.00.007	ПРОКЛАДКА С415.01.00.007	Смотреть цену
С415.01.00.015	ПРОКЛАДКА С415.01.00.015	Смотреть цену
С415.01.00.016	ПРОКЛАДКА С415.01.00.016	Смотреть цену
С415.01.10.009	ПРОКЛАДКА С415.01.10.009	Смотреть цену
С415.01.10.013	ПРОКЛАДКА С415.01.10.013	Смотреть цену
С415.02.00.305	ПРОКЛАДКА С415.02.00.305	Смотреть цену
С415М.01.00.018	ПРОКЛАДКА С415М.01.00.018	Смотреть цену
С415М.01.00.021	ПРОКЛАДКА С415М.01.00.021	Смотреть цену
С415М.01.00.022	ПРОКЛАДКА С415М.01.00.022	Смотреть цену
С415М.01.00.803	ПРОКЛАДКА С415М.01.00.803	Смотреть цену
С415.01.00.403	ПРУЖИНА С415.01.00.403	Смотреть цену
С415М.01.00.106	РАЗБРЫЗГИВАТЕЛЬ С415М.01.00.106	Смотреть цену
РК1	РЕМОНТНЫЙ КОМПЛЕКТ РК1 (С415М, С416М)	Смотреть цену
Ремень	Ремень С416	Смотреть цену
Ремень	Ремень С415	Смотреть цену
С415М.01.00.804	РОЗЕТКА С415М.01.00.804	Смотреть цену
С415М.01.00.809	РОЗЕТКА С415М.01.00.809	Смотреть цену
С415М.01.00.808	СЕДЛО С415М.01.00.808	Смотреть цену
С415М.01.00.805	СЕПАРАТОР С415М.01.00.805	Смотреть цену
С415М.01.00.805-01	СЕПАРАТОР С415М.01.00.805-01	Смотреть цену
К2.00.00.100	ТРУБОПРОВОД К2.00.00.100	Смотреть цену
К2.00.00.110	ТРУБОПРОВОД К2.00.00.110	Смотреть цену
К20.00.00.100	ТРУБОПРОВОД К20.00.00.100	Смотреть цену
К3.00.00.500	ТРУБОПРОВОД К3.00.00.500	Смотреть цену
К3.00.00.600	ТРУБОПРОВОД К3.00.00.600	Смотреть цену
С415М.00.00.200	ТРУБОПРОВОД С415М.00.00.200	Смотреть цену
С415М.00.00.210	ТРУБОПРОВОД С415М.00.00.210	Смотреть цену
С415М.01.00.500	ФИЛЬТР В СБОРЕ С415М.01.00.500	Смотреть цену
С416М.01.00.006	ФИЛЬТРОЭЛЕМЕНТ ФВК-001	Смотреть цену
С415.00.00.201	ФЛАНЕЦ С415.00.00.201	Смотреть цену
С415М.01.00.005	ФЛАНЕЦ С415М.01.00.005	Смотреть цену
С415М.01.00.019	ФЛАНЕЦ С415М.01.00.019	Смотреть цену
С415М.02.00.101	ФЛАНЕЦ С415М.02.00.101	Смотреть цену
С415М.01.00.300	ХОЛОДИЛЬНИК (СПИРАЛЬ) С415М.01.00.300	Смотреть цену
С416М.01.00.100	ХОЛОДИЛЬНИК (СПИРАЛЬ) С416М.01.00.100	Смотреть цену
С415М.01.00.220 зч	ШАТУН ЦВД С415М.01.00.220 зч	Смотреть цену
С415М.01.00.120 зч	ШАТУН ЦНД С415М.01.00.120 зч	Смотреть цену
К20.00.00.001	ШКИВ К20.00.00.001	Смотреть цену
К3.00.00.002	ШКИВ К3.00.00.002	Смотреть цену
С415.00.00.001	ШКИВ С415.00.00.001	Смотреть цену
MDR 3/11	Реле давления телепрессостат 6,3 … 16 А	Смотреть цену
MDR 2/11	Реле давления телепрессостат	Смотреть цену
МАСЛО КС-19	МАСЛО КС-19 Канистра 10 литров	Смотреть цену
