Запчасти для компрессора Ремеза СБ4/С-100.АВ510MC:
Деталировка компрессорной головки
Сервисный набор для компрессора:
| № п/п |
Фото |
Наименование |
Кол-во |
Ед.измерения |
| 1 |
|
Картридж фильтра |
2 |
шт. |
| 2 |
|
Масло компрессорное |
2 |
л. |
| 3 |
|
Ремень |
1 |
шт. |
| Стоимость сервисного набора, руб. с НДС: |
1990 |
Запасные
части для заказа:
Артикул
для заказа |
Наименование |
Применя-емость |
Позиция
в деталировке |
11131005 |
Болт
шкива М10х45 (Левосторонний) |
1 |
1 |
11124001 |
Шайба
стопорная левосторонняя Ф8 |
1 |
2 |
21213002 |
Шайба
Ф38 |
1 |
3 |
21212002 |
Шкив
Ф266,7 |
1 |
4 |
11131004 |
Болт
крепления М8х25 |
4 |
5 |
11123003 |
Граверная
шайба Ф8 |
20 |
6 |
21113003 |
Передняя
крышка |
1 |
7 |
21166003 |
Сапун |
1 |
8 |
21152001 |
Прокладка
передней крышки |
1 |
9 |
21161004 |
Сальник
24*47*8 |
1 |
10 |
21134001 |
Подшипник
6205Z |
1 |
11 |
21131003 |
Коленвал |
1 |
12 |
21111009 |
Картер |
1 |
13 |
21169001 |
Пробка
слива масла |
1 |
14 |
21164004 |
Маслоуказатель |
1 |
15 |
11131001 |
Болт
крепления крышки М6х20 |
3 |
16 |
11123002 |
Граверная
шайба Ф6 |
3 |
17 |
21112003 |
Задняя
крышка |
1 |
18 |
21155001 |
Прокладка
задней крышки |
1 |
19 |
21134002 |
Подшипник
6304 |
1 |
20 |
21167002 |
Пробка
залива масла |
1 |
23 |
21132021 |
Шатун
с маслоразбрызгивателем |
2 |
24 |
21141003 |
Поршень
Ф65 |
2 |
25 |
21144002 |
Стопорное
кольцо Ф14,7 |
4 |
26 |
21143002 |
Палец
поршня Ф14,5х57,5 |
2 |
27 |
21145003 |
Комплект
колец Ф65 |
2 |
28 |
11141001 |
Шпилька
М8х35 |
8 |
29 |
21153001 |
Прокладка
цилиндр – картер Ф65 |
2 |
30 |
11111002 |
Гайка
М8 |
8 |
31 |
21121004 |
Цилиндр
Ф65 |
2 |
32 |
21151002 |
Прокладка
блока клапанов нижняя Ф65 |
2 |
33 |
21124013 |
Клапанный
блок в комплекте Ф65 |
2 |
34 |
21154001 |
Прокладка
блока клапанов верхняя Ф65 |
2 |
35 |
11132004 |
Болт
воздушного фильтра М8х30 |
4 |
36 |
11122001 |
Медная
шайба Ф8 |
4 |
37 |
21175002 |
Фильтр
воздушный в сборе |
2 |
38 |
11132006 |
Болт
крышки блока цилиндров М8х50 |
8 |
39 |
21123003 |
Головка
цилиндра |
2 |
40 |
21174001 |
Тройник |
1 |
41 |
11113001 |
Гайка
Ф14,5-27 |
1 |
42 |
21171002 |
Радиатор |
1 |
43 |
21173001 |
Угольник |
1 |
44 |
21125017 |
Пластины
клапанные в комплекте (2шт) |
2 |
34/2 |
21126005 |
Алюминиевая
прокладка |
2 |
34/3 |
21177012
или
21175008 |
Патрон
воздушного фильтра |
2 |
38/2 |

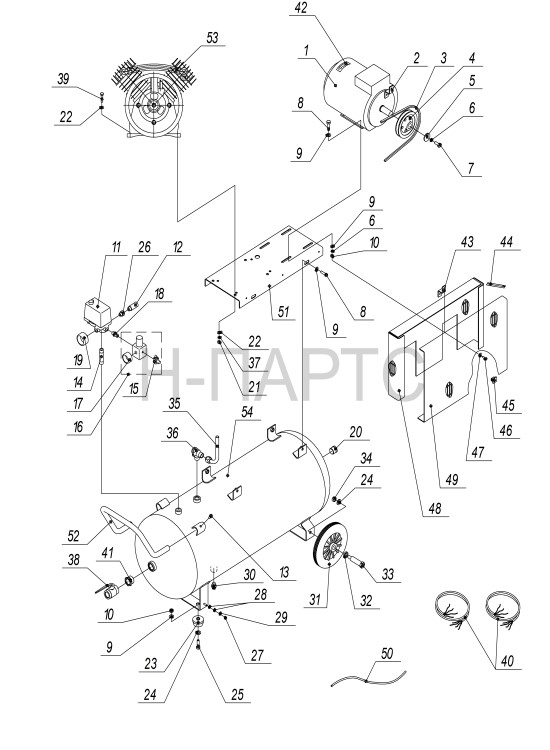

Деталировка компрессора Ремеза СБ4/С-100.АВ510МС (380 В, 50 Гц, 10 бар)
Запчасти для заказа Ремеза СБ4/С-100.АВ510МС (380 В, 50 Гц, 10 бар)
Поз. |
Код. № чертежа |
Наименование |
Кол. |
| 1. |
4042100300 |
Электродвигатель, 3,0 кВт |
1 |
| -4042100306 |
| 2. |
3102.00.00.001 |
Держатель |
1 |
| 3. |
4301104700 |
Ремень |
1 |
| 4. |
3118.00.00.104 |
Шкив |
1 |
| 3118.00.00.104-01 |
| 5. |
3106.00.00.101 |
Прижим |
1 |
| 6. |
|
Шайба 10.65Г |
5 |
| 7. |
|
Болт М10х20 |
1 |
| 8. |
|
Болт М10х30 |
8 |
| 9. |
|
Шайба 10 |
14 |
| 10. |
|
Гайка М10 |
6 |
| 11. |
4996110673 |
Прессостат |
1 |
| 12. |
4251100202 |
Клапан предохранительный |
1 |
| 13. |
|
Болт М8х16 |
2 |
| 14. |
3101.00.00.201 |
Переходник |
1 |
| 15. |
4112101200 |
Кран |
1 |
| 16. |
4131200100 |
Регулятор давления |
1 |
| 17. |
4141101200 |
Манометр |
1 |
| 18. |
3101.00.00.202 |
Переходник |
1 |
| 19. |
4141301600 |
Манометр |
1 |
| 20. |
3101.00.00.004 |
Заглушка |
1 |
| 21. |
|
Гайка М8 |
4 |
| 22. |
|
Шайба 8 |
8 |
| 23. |
4271000103 |
Амортизатор |
2 |
| 24. |
|
Шайба 12 |
4 |
| 25. |
|
Болт М10х25 |
2 |
| 26. |
3101.00.00.301 |
Переходник |
1 |
| 27. |
|
Гайка М6 |
1 |
| 28. |
|
Шайба 6 |
2 |
| 29. |
|
Шайба 6, 65Г |
1 |
| 30. |
4121001000 |
Конденсатоотводчик |
1 |
| 31. |
4281020000 |
Колесо |
2 |
| 32. |
3101.00.10.003 |
Шайба |
2 |
| 33. |
3101.00.10.002 |
Болт |
2 |
| 34. |
|
Гайка М12 |
2 |
| 35. |
3118.00.00.300 |
Воздухопровод |
1 |
| 36. |
4241122102 |
Клапан обратный |
1 |
| 37. |
|
Шайба 8, 65Г |
4 |
| 38. |
4111324000 |
Кран |
1 |
| 39. |
|
Болт М8х45 |
4 |
| 40. |
4871401590 |
Провод |
2 |
| 41. |
3060.00.00.125 |
Переходник |
1 |
| 42. |
4381003500 |
Указатель |
1 |
| 43. |
3102.00.00.002 |
Держатель |
1 |
| 44. |
4350010002 |
Распорка |
1 |
| 45. |
4350020002 |
Защелка |
4 |
| 46. |
|
Болт М6х16 |
5 |
| 47. |
|
Шайба 6х18 |
5 |
| 48. |
3102.00.00.080 |
Основание |
1 |
| 49. |
3102.00.00.090 |
Крышка |
1 |
| 50. |
4490000000 |
Трубка Rilsan |
1 |
| 51. |
3102.00.00.101 |
Платформа |
1 |
| 3102.00.00.101-01 |
| 52. |
3101.00.00.015 |
Рукоятка |
1 |
| 53. |
4022230010 |
Блок поршневой |
1 |
| 54. |
3008.00.00.000-01 |
Ресивер |
1 |
Компрессор серии СБ4/С-100.АВ510MC широко используется в шиномонтажных мастерских, в строительстве, при проведении ремонтных, покрасочных и других видов работ. Если вы ищете запчасти для данного поршневого компрессора, компания Н-ПАРТС с радостью готова предложить Вам блок клапанный (клапанная плита) в сборе, клапанные пластины (лепестки), прокладки клапанного блока, а так же прокладку цилиндр картер. При более весомом ремонте, вы всегда сможете приобрести коленчатый вал, цилиндр, шатун, поршень, поршневые, маслосъемные кольца, а так же поршневой палец со стопорными кольцами. Если вы все таки собрались менять целиком сам поршневой блок АВ 510, то Вы так же сможете приобрести его в нашей компании, компрессорная головка АВ 510 идет в сборе со шкивом (маховиком) и фильтром. При проведении очередного технического обслуживания вы можете купить со склада нашей компании расходные материалы (наборы ТО) для компрессора СБ4/С-100.АВ510MC, а именно воздушный фильтр (картридж-фильтроэлемент), приводной ремень и компрессорное масло для Ремеза. Все расчеты за запасные части и расходные материалы ведутся в рублях с НДС, если Вам интересует стоимость запасных частей, напишите нам по электронной почте sales@noemi-parts.ru или позвоните по телефону.
