Запасные части для поршневых компрессоров Ремеза СБ4/Ф-500.AB981TB

Доставка



Фильтры



Запчасти для компрессора Ремеза СБ4/Ф-500.AB981TB:

Компрессорная головка AB981

Компрессорная головка AB981

Сервисный набор для обслуживания:

№ п/п
Фото

Наименование

Кол-во

Ед.измерения

1
Картридж фильтра

2

шт.

2
Масло компрессорное

4

л.

3
Ремень

4

шт.

Стоимость сервисного набора, руб. с НДС:

6990

Запасные части для заказа:

Код
Наименование
Кол-во
Позиция
 7079610000
Прокладка клапанной плиты верхняя
1
1
 7199130000
Пластина клапана ВД
2
2
 7199140000
Пластина клапана НД
4
3
 7458910000
Фиксатор
1
4
 7011460000
Болт 6х16
1
5
 7070140000
Прокладка
1
6
 7079600000
Прокладка
1
7
 7012090000
Болт 5х15
2
8
 5131020008
Фланец
1
9
 7079710000
Прокладка клапанной плиты нижняя
1
10
 4080220000
Комплект колец НД
1
11
 7220250000
Поршень НД
1
12
 7040140000
Кольцо стопорное
4
13
 7050200000
Поршневой палец
1
14
 4080030000
Комплект колец ВД
1
15
 7220240000
Поршень ВД
1
16
 7011040000
Болт 6х20
4
17
 7050190000
Поршневой палец
1
18
 7085110000
Переходник
1
19
 7080160000
Переходник
1
19A
 7060530000
Вкладыши
2
20
 4190390008
Шатун
2
21
 5060760008
Цилиндр
1
22
 7011160000
Болт М10х30
6
23
 7079410000
Прокладка
1
24
 5070270008
Картер
1
25
 7153050000
Крышка
1
26
 7091120000
Переходник
1
27
 7011090000
Болт М8х20
6
28
 5082090008
Задняя крышка
1
29
 7070290000
Прокладка
2
30
 7060160000
Подшипник 6006 30х55х13
1
31
 7180060000
Маслоуказатель
1
32
 7090090000
Пробка
1
33
 7022040000
Гайка с блокировкой
4
34
 5041260008
Коленвал
1
35
 7051520000
Шпонка 6х9
1
36
 7060150000
Подшипник 6206
1
37
 7071130000
Манжета 30х47х7
1
38
 5082050008
Крышка передняя
1
39
 7201050000
Шкив ф400-3V
1
40
 7201240000
Шкив Ф430
1
40A
 7030270000
Шайба ф8,5х30х4
1
41
 7031010000
Зубчатая шайба ф8
1
42
 7011100000
Болт М8х25
1
43
 7230750000
Радиатор
1
44
 7024150000
Гайка М6
1
45
 7031030000
Шайба Ф6
1
46
 7210270000
Корпус фильтра воздушного
1
47
 7210280000
Элемент фильтра
1
48
 7210260000
Фильтр
1
49
 7210290000
Втулка
1
50
 7015160000
Рычаг натяжения
1
51
 5130070008
Кронштейн воздушного фильтра
1
52
 7010050000
Болт М8х20
6
53
 7458460000
Стопорная пластина
1
54
 7070260000
Кольцо стопорное 3068
2
55
 5030590008
Крышка
1
56
 7010060000
Болт М8х45
6
57
 7084600000
Переходник
1
58
 7230020000
Трубка Rilsan
1
59
 7192350000
Клапан предохранительный ¼” 6 бар
1
60
 7079250000
Прокладка
1
61
 5130090008
Радиатор
1
62
 7010220000
Болт М10х25
2
63
 7458420000
Стопорная пластина
1
64
 7459550000
Клапанная плита в сборе
1
100
 4291160000
Поршень НД в сборе
1
101
 4291170000
Поршень ВД в сборе
1
102
 4250100000
Узел фильтра воздушного в сборе
1
103
 4251150000
Радиатор
1
104
 4082600000
Комплект прокладок
1
105

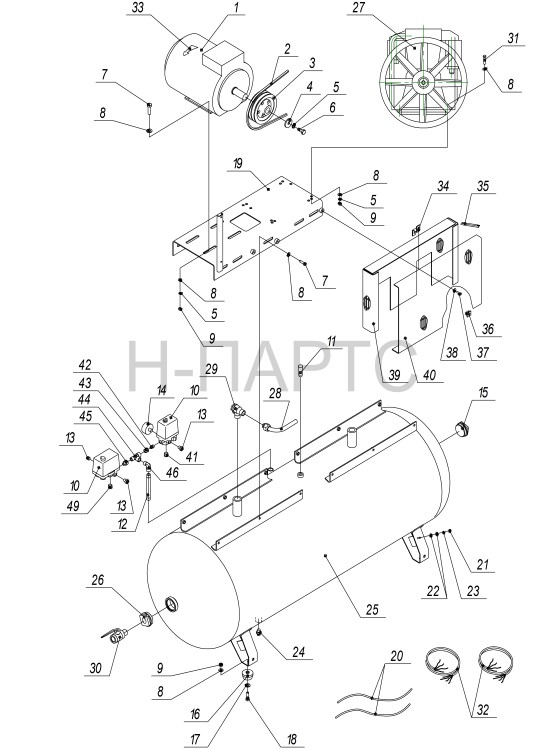

Деталировка компрессора Ремеза СБ4/Ф-500.АВ981 (380 В, 50 Гц, 10 бар)

Запчасти для заказа Ремеза СБ4/Ф-500.АВ981TB (380 В, 50 Гц, 10 бар)

Поз.
Код.  №  чертежа
Наименование
Кол.
1.           4042100700 Электродвигатель, 7,5 кВт 2
-4042100706
2.           4301106900 Ремень 4
3.           3107.00.00.104 Шкив 2
(3107.00.00.104-01)
4.           3304.00.30.006 Прижим 2
5.             Шайба 10.65Г 18
6.             Болт М10х20 2
7.             Болт М10х30 20
8.             Шайба 10 48
9.             Гайка М10 34
10.       4996111673 Прессостат 2
11.       4251100202 Клапан предохранительный 1
12.       3107.00.00.201 Переходник 1
13.       3101.00.00.203 Заглушка 3
14.       4141101600 Манометр 1
15.       3140.00.00.048 Заглушка 1
16.       4271000203 Амортизатор 4
17.         Шайба 12 4
18.         Болт М10х25 4
19.       3107.00.00.120 Платформа 2
(3107.00.00.120-01)
20.       4490000000 Трубка Rilsan 2
21.         Гайка М6 1
22.         Шайба 6 2
23.         Шайба 6, 65Г 1
24.       4121001000 Конденсатоотводчик 1
25.       3005.00.00.000-07 Ресивер 1
26.       3106.00.00.021 Переходник 1
27.       4021320030 Блок поршневой 2
28.       3107.00.00.400 Воздухопровод 2
29.       4242133102 Клапан обратный 2
30.       4111334000 Кран 1
31.         Болт М10х55 8
32.       4871402590 Провод 4
33.       4381003500 Указатель 2
34.       3103.00.00.020 Держатель 2
35.       4350010002 Распорка 2
36.       4350020002 Защелка 12
37.         Болт М6х16 10
38.         Шайба 6х18 10
39.       3106.00.00.500-01 Основание 2
40.       3106.00.00.600 Крышка 2
41.       3060.00.00.112 Заглушка 2
42.       3101.00.00.202 Переходник 1
43.       3060.00.00.121 Переходник 1
44.       4150803000 Тройник 1
45.       3101.00.00.301 Переходник 1
46.      4150203000 Угольник 1

Компрессор серии СБ4/Ф-500.AB981TB широко используется в шиномонтажных мастерских, в строительстве,  при проведении ремонтных, покрасочных и других видов работ. Если вы ищете запчасти для данного поршневого компрессора,  компания Н-ПАРТС с радостью готова предложить Вам блок клапанный (клапанная плита) в сборе, клапанные пластины (лепестки), прокладки клапанного блока, а так же прокладку цилиндр картер. При более весомом ремонте, вы всегда сможете  приобрести коленчатый вал, цилиндр, шатун, поршень, поршневые, маслосъемные кольца, а так же поршневой палец со стопорными кольцами.  Если вы все таки собрались менять целиком сам поршневой блок АВ 981, то Вы так же сможете приобрести его в нашей компании, компрессорная головка АВ 981 идет в сборе со шкивом (маховиком) и фильтром.   При проведении очередного технического обслуживания вы можете купить со склада нашей компании расходные материалы (наборы ТО) для компрессора СБ4/Ф-500.AB981TB, а именно воздушный фильтр (картридж-фильтроэлемент), приводной ремень и компрессорное масло для Ремеза. Все расчеты за запасные части и расходные материалы ведутся в рублях с НДС, если Вам интересует стоимость запасных частей, напишите нам по электронной почте sales@noemi-parts.ru или позвоните по телефону.
