Запчасти для компрессора Ремеза СБ4/Ф-500.AB981T:
Компрессорная
головка AB981
Компрессорная
головка AB981
Сервисный набор для обслуживания:
| № п/п |
Фото |
Наименование |
Кол-во |
Ед.измерения |
| 1 |
|
Картридж фильтра |
2 |
шт. |
| 2 |
|
Масло компрессорное |
4 |
л. |
| 3 |
|
Ремень |
4 |
шт. |
| Стоимость сервисного набора, руб. с НДС: |
6990 |
Запасные
части для заказа АВ 981:
|
Код
|
Наименование
|
Кол-во
|
Позиция
|
|
7079610000
|
Прокладка
клапанной плиты верхняя
|
1
|
1
|
|
7199130000
|
Пластина
клапана ВД
|
2
|
2
|
|
7199140000
|
Пластина
клапана НД
|
4
|
3
|
|
7458910000
|
Фиксатор
|
1
|
4
|
|
7011460000
|
Болт
6х16
|
1
|
5
|
|
7070140000
|
Прокладка
|
1
|
6
|
|
7079600000
|
Прокладка
|
1
|
7
|
|
7012090000
|
Болт
5х15
|
2
|
8
|
|
5131020008
|
Фланец
|
1
|
9
|
|
7079710000
|
Прокладка
клапанной плиты нижняя
|
1
|
10
|
|
4080220000
|
Комплект
колец НД
|
1
|
11
|
|
7220250000
|
Поршень
НД
|
1
|
12
|
|
7040140000
|
Кольцо
стопорное
|
4
|
13
|
|
7050200000
|
Поршневой
палец
|
1
|
14
|
|
4080030000
|
Комплект
колец ВД
|
1
|
15
|
|
7220240000
|
Поршень
ВД
|
1
|
16
|
|
7011040000
|
Болт
6х20
|
4
|
17
|
|
7050190000
|
Поршневой
палец
|
1
|
18
|
|
7085110000
|
Переходник
|
1
|
19
|
|
7080160000
|
Переходник
|
1
|
19A
|
|
7060530000
|
Вкладыши
|
2
|
20
|
|
4190390008
|
Шатун
|
2
|
21
|
|
5060760008
|
Цилиндр
|
1
|
22
|
|
7011160000
|
Болт
М10х30
|
6
|
23
|
|
7079410000
|
Прокладка
|
1
|
24
|
|
5070270008
|
Картер
|
1
|
25
|
|
7153050000
|
Крышка
|
1
|
26
|
|
7091120000
|
Переходник
|
1
|
27
|
|
7011090000
|
Болт
М8х20
|
6
|
28
|
|
5082090008
|
Задняя
крышка
|
1
|
29
|
|
7070290000
|
Прокладка
|
2
|
30
|
|
7060160000
|
Подшипник
6006 30х55х13
|
1
|
31
|
|
7180060000
|
Маслоуказатель
|
1
|
32
|
|
7090090000
|
Пробка
|
1
|
33
|
|
7022040000
|
Гайка
с блокировкой
|
4
|
34
|
|
5041260008
|
Коленвал
|
1
|
35
|
|
7051520000
|
Шпонка
6х9
|
1
|
36
|
|
7060150000
|
Подшипник
6206
|
1
|
37
|
|
7071130000
|
Манжета
30х47х7
|
1
|
38
|
|
5082050008
|
Крышка
передняя
|
1
|
39
|
|
7201050000
|
Шкив
ф400-3V
|
1
|
40
|
|
7201240000
|
Шкив
Ф430
|
1
|
40A
|
|
7030270000
|
Шайба
ф8,5х30х4
|
1
|
41
|
|
7031010000
|
Зубчатая
шайба ф8
|
1
|
42
|
|
7011100000
|
Болт
М8х25
|
1
|
43
|
|
7230750000
|
Радиатор
|
1
|
44
|
|
7024150000
|
Гайка
М6
|
1
|
45
|
|
7031030000
|
Шайба
Ф6
|
1
|
46
|
|
7210270000
|
Корпус
фильтра воздушного
|
1
|
47
|
|
7210280000
|
Элемент
фильтра
|
1
|
48
|
|
7210260000
|
Фильтр
|
1
|
49
|
|
7210290000
|
Втулка
|
1
|
50
|
|
7015160000
|
Рычаг
натяжения
|
1
|
51
|
|
5130070008
|
Кронштейн
воздушного фильтра
|
1
|
52
|
|
7010050000
|
Болт
М8х20
|
6
|
53
|
|
7458460000
|
Стопорная
пластина
|
1
|
54
|
|
7070260000
|
Кольцо
стопорное 3068
|
2
|
55
|
|
5030590008
|
Крышка
|
1
|
56
|
|
7010060000
|
Болт
М8х45
|
6
|
57
|
|
7084600000
|
Переходник
|
1
|
58
|
|
7230020000
|
Трубка
Rilsan
|
1
|
59
|
|
7192350000
|
Клапан
предохранительный ¼” 6 бар
|
1
|
60
|
|
7079250000
|
Прокладка
|
1
|
61
|
|
5130090008
|
Радиатор
|
1
|
62
|
|
7010220000
|
Болт
М10х25
|
2
|
63
|
|
7458420000
|
Стопорная
пластина
|
1
|
64
|
|
7459550000
|
Клапанная
плита в сборе
|
1
|
100
|
|
4291160000
|
Поршень
НД в сборе
|
1
|
101
|
|
4291170000
|
Поршень
ВД в сборе
|
1
|
102
|
|
4250100000
|
Узел
фильтра воздушного в сборе
|
1
|
103
|
|
4251150000
|
Радиатор
|
1
|
104
|
|
4082600000
|
Комплект
прокладок
|
1
|
105
|

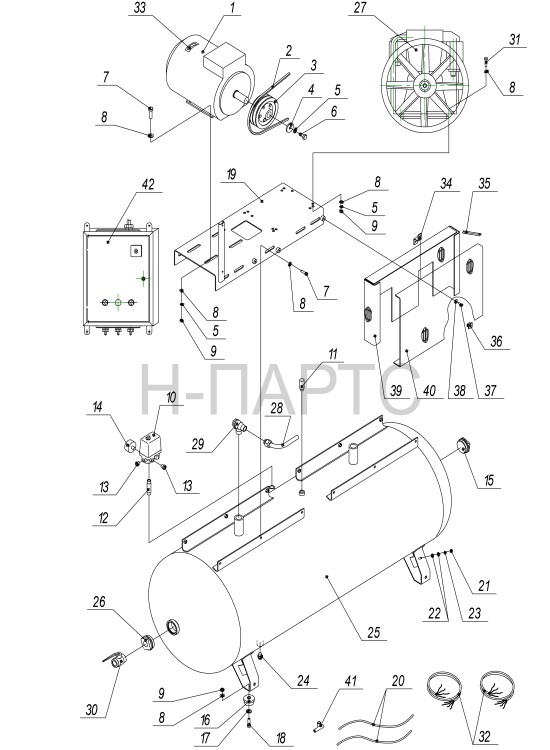

Деталировка компрессора Ремеза СБ4/Ф-500.АВ981T (380 В, 50 Гц, 10 бар)
Запчасти для заказа Ремеза СБ4/Ф-500.АВ981T (380 В, 50 Гц, 10 бар)
Поз. |
Код. № чертежа |
Наименование |
Кол. |
| 1. |
4042100700 |
Электродвигатель, 7,5 кВт |
2 |
| -4042100706 |
| 2. |
4301106900 |
Ремень |
4 |
| 3. |
3107.00.00.104 |
Шкив |
2 |
| (3107.00.00.104-01) |
| 4. |
3304.00.30.006 |
Прижим |
2 |
| 5. |
|
Шайба 10.65Г |
18 |
| 6. |
|
Болт М10х20 |
2 |
| 7. |
|
Болт М10х30 |
20 |
| 8. |
|
Шайба 10 |
48 |
| 9. |
|
Гайка М10 |
20 |
| 10. |
4992122076 |
Прессостат |
1 |
| 11. |
4251100202 |
Клапан предохранительный |
1 |
| 12. |
3101.00.00.201 |
Переходник |
1 |
| 13. |
3101.00.00.203 |
Заглушка |
2 |
| 14. |
4141101600 |
Манометр |
1 |
| 15. |
3140.00.00.048 |
Заглушка |
1 |
| 16. |
4271000203 |
Амортизатор |
4 |
| 17. |
|
Шайба 12 |
4 |
| 18. |
|
Болт М10х25 |
4 |
| 19. |
3107.00.00.120 |
Платформа |
2 |
| (3107.00.00.120-01) |
| 20. |
4490000000 |
Трубка Rilsan |
2 |
| 21. |
|
Гайка М6 |
1 |
| 22. |
|
Шайба 6 |
2 |
| 23. |
|
Шайба 6, 65Г |
1 |
| 24. |
4121001000 |
Конденсатоотводчик |
1 |
| 25. |
3005.00.00.000-07 |
Ресивер |
1 |
| 26. |
3106.00.00.021 |
Переходник |
1 |
| 27. |
4021320030 |
Блок поршневой |
2 |
| 28. |
3107.00.00.400 |
Воздухопровод |
2 |
| 29. |
4242133102 |
Клапан обратный |
2 |
| 30. |
4111334000 |
Кран |
1 |
| 31. |
|
Болт М10х55 |
8 |
| 32. |
4871402590 |
Провод |
2 |
| 33. |
4381003500 |
Указатель |
2 |
| 34. |
3103.00.00.020 |
Держатель |
2 |
| 35. |
4350010002 |
Распорка |
2 |
| 36. |
4350020002 |
Защелка |
12 |
| 37. |
|
Болт М6х16 |
10 |
| 38. |
|
Шайба 6х18 |
10 |
| 39. |
3106.00.00.500-01 |
Основание |
2 |
| 40. |
3106.00.00.600 |
Крышка |
2 |
| 41. |
4160900600 |
Соединение |
1 |
| 42. |
3115.00.00.000 |
Пульт управления |
1 |
Компрессор серии СБ4/Ф-500.AB981T широко используется в шиномонтажных мастерских, в строительстве, при проведении ремонтных, покрасочных и других видов работ. Если вы ищете запчасти для данного поршневого компрессора, компания Н-ПАРТС с радостью готова предложить Вам блок клапанный (клапанная плита) в сборе, клапанные пластины (лепестки), прокладки клапанного блока, а так же прокладку цилиндр картер. При более весомом ремонте, вы всегда сможете приобрести коленчатый вал, цилиндр, шатун, поршень, поршневые, маслосъемные кольца, а так же поршневой палец со стопорными кольцами. Если вы все таки собрались менять целиком сам поршневой блок АВ 981, то Вы так же сможете приобрести его в нашей компании, компрессорная головка АВ 981 идет в сборе со шкивом (маховиком) и фильтром. При проведении очередного технического обслуживания вы можете купить со склада нашей компании расходные материалы (наборы ТО) для компрессора СБ4/Ф-500.AB981T, а именно воздушный фильтр (картридж-фильтроэлемент), приводной ремень и компрессорное масло для Ремеза. Все расчеты за запасные части и расходные материалы ведутся в рублях с НДС, если Вам интересует стоимость запасных частей, напишите нам по электронной почте sales@noemi-parts.ru или позвоните по телефону.
