Запасные части для поршневых компрессоров Patriot-Remeza

Доставка



Фильтры



Запчасти для компрессора Patriot-Remeza CБ4/С-50.LB30A:

Компрессорный блок LB 30

Деталировка поршневого блока LB30

Сервисный набор для обслуживания:

№ п/п

Фото

Наименование

Кол-во

Ед.

1
Картридж фильтра

2

шт.

2
Масло компрессорное

2

л.

3
Ремень

1

шт.

Стоимость сервисного набора, руб. с НДС:

2410

Список запчастей для заказа

Артикул

Наименование

Кол-во

№ на схеме

Фото

Цена

c НДС

euro

11131005

Болт шкива М10х45 (Левосторонний)

1

1

-
3

11124001

Шайба стопорная левосторонняя Ф8

1

2

-
-

21213002

Шайба Ф38

1

3

-
-

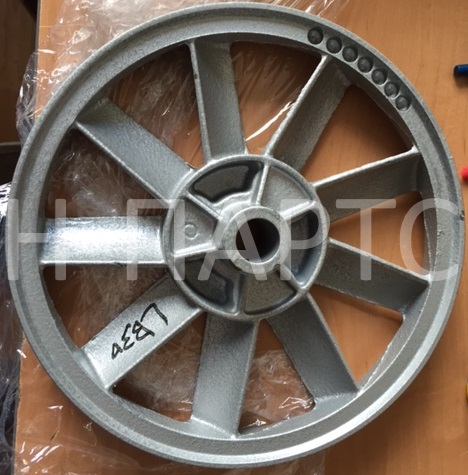

21212002

Шкив Ф266,7

1

4

78

11131004

Болт крепления М8х25

4

5

-
-

11123003

Граверная шайба Ф8

20

6

-
-

21113003

Передняя крышка

1

7

-
25

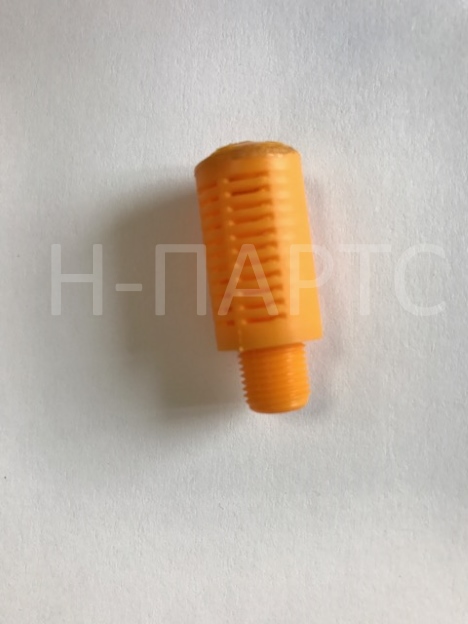

21166003

Сапун

1

8

3

21152001

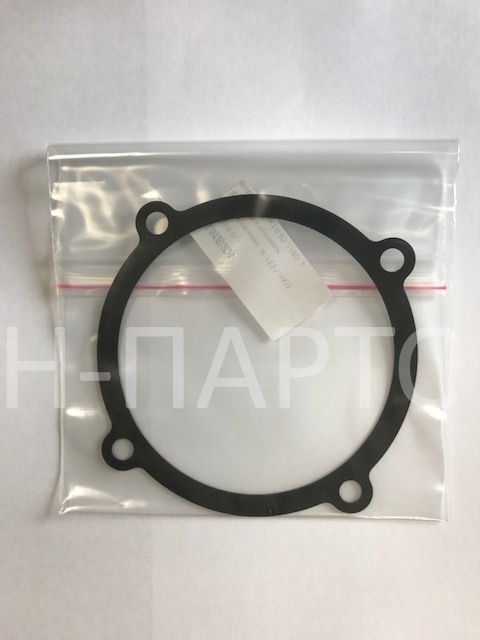

Прокладка передней крышки

1

9

3,9

21161004

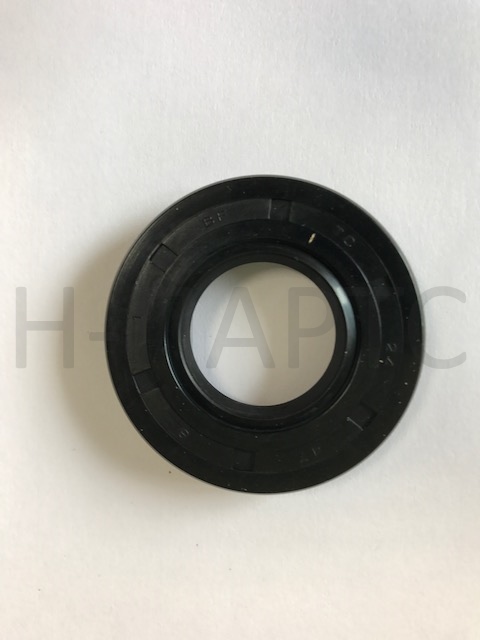

Сальник 24*47*8

1

10

4

21134001

Подшипник 6205Z

1

11

-
14

21131003

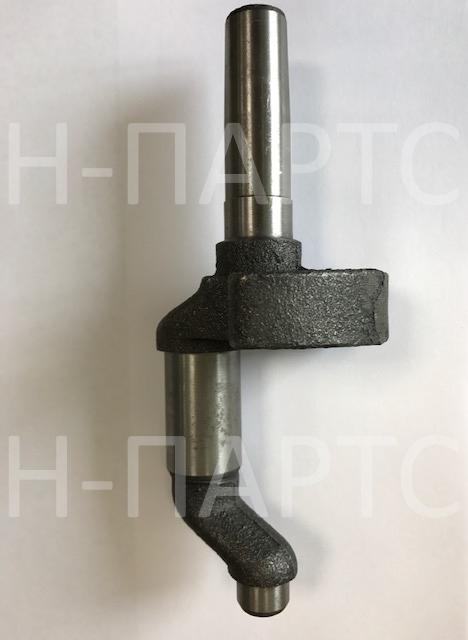

Коленвал

1

12

49

21111009

Картер

1

13

-
149

21169001

Пробка слива масла

1

14

-
2,5

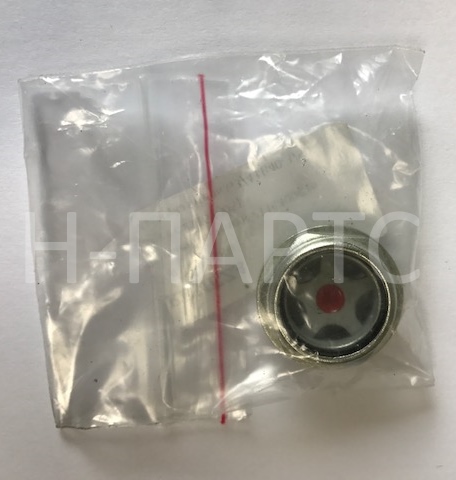

21164004

Маслоуказатель

1

15

8

11131001

Болт крепления крышки М6х20

3

16

-
-

11123002

Граверная шайба Ф6

3

17

-
-

21112003

Задняя крышка

1

18

19,7

21155001

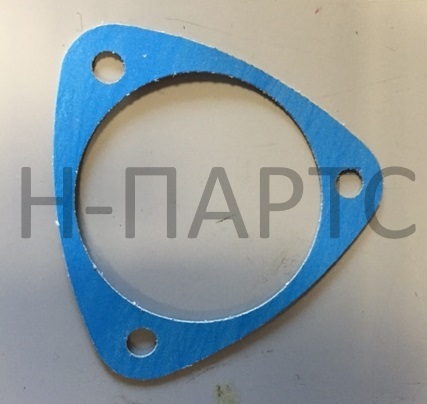

Прокладка задней крышки

1

19

2,4

21134002

Подшипник 6304

1

20

-
14

21167002

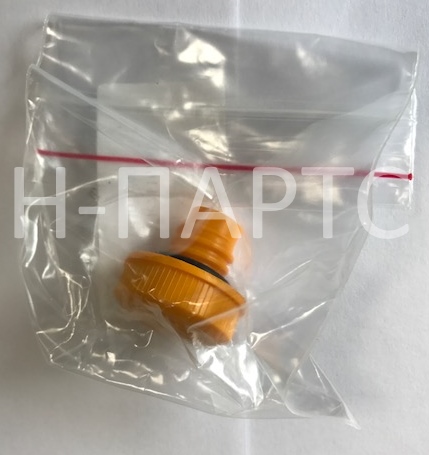

Пробка залива масла

1

23

4

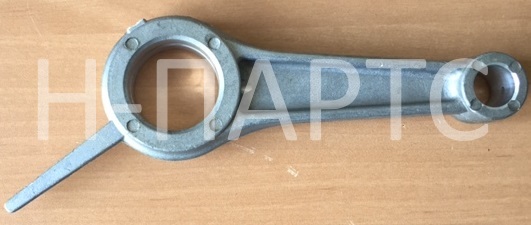

21132021

Шатун с маслоразбрызгивателем

2

24

19

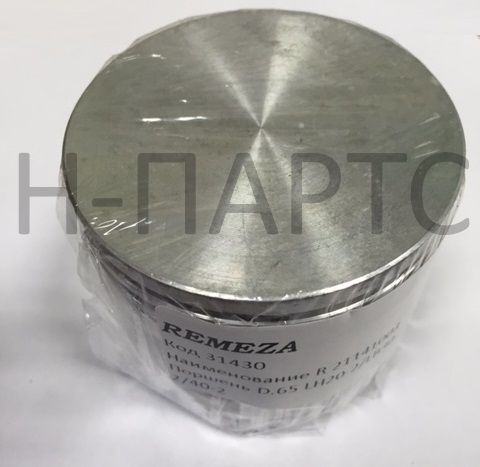

21141003

Поршень Ф65

2

25

35

21144002

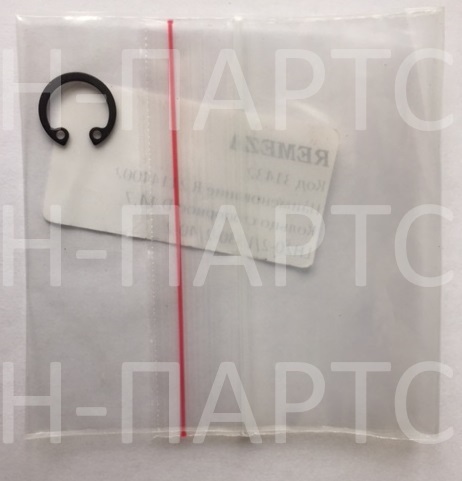

Стопорное кольцо Ф14,7

4

26

1,7

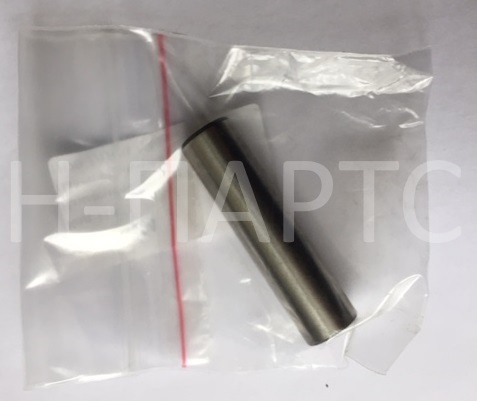

21143002

Палец поршня Ф14,5х57,5

2

27

7,6

21145003

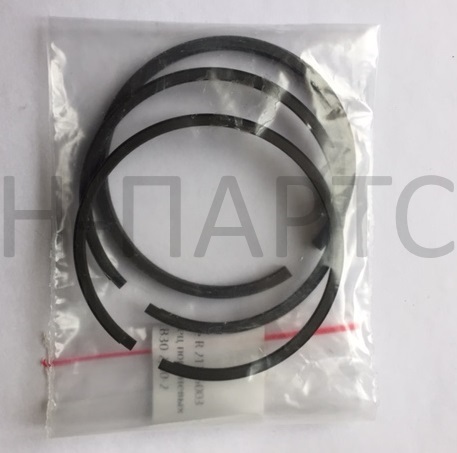

Комплект колец Ф65

2

28

19

11141001

Шпилька М8х35

8

29

-
-

21153001

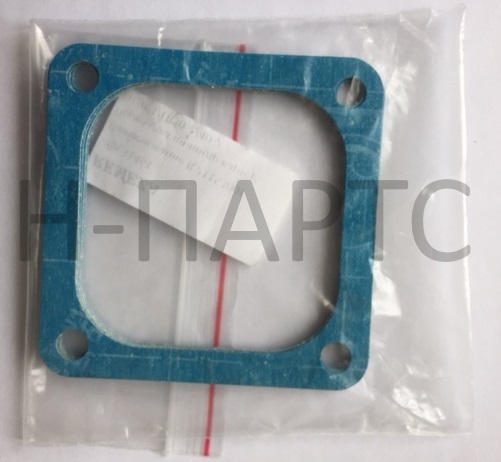

Прокладка цилиндр – картер Ф65

2

30

3,9

11111002

Гайка М8

8

31

-
-

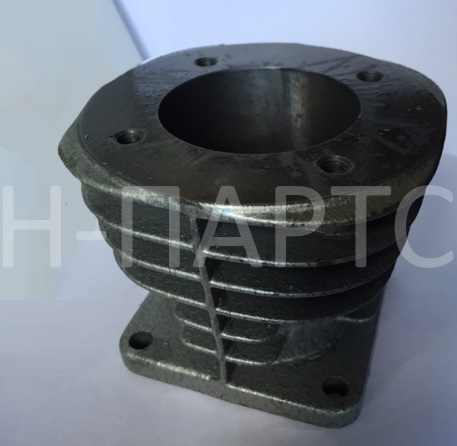

21121004

Цилиндр Ф65

2

32

59

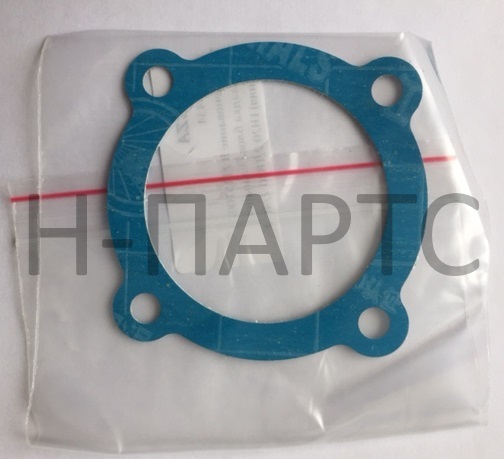

21151002

Прокладка блока клапанов нижняя Ф65

2

33

3,9

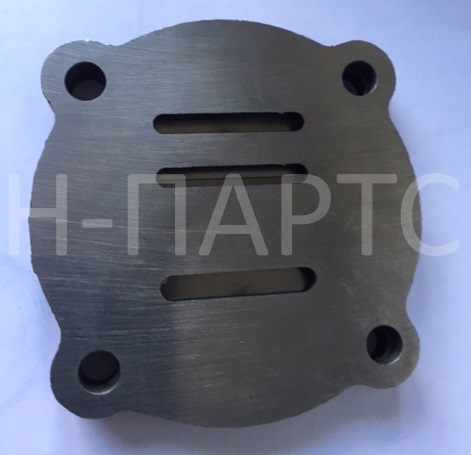

21124013

Клапанный блок в комплекте Ф65

2

34

59

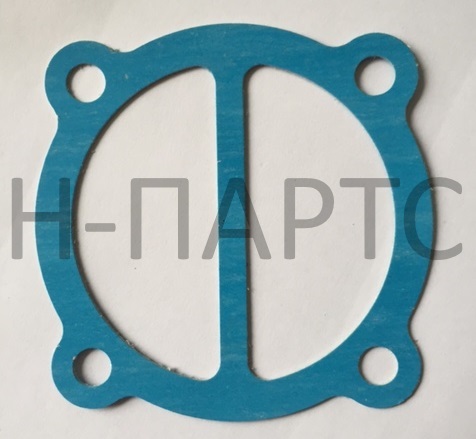

21154001

Прокладка блока клапанов верхняя Ф65

2

35

3,9

11132004

Болт воздушного фильтра М8х30

4

36

-
-

11122001

Медная шайба Ф8

4

37

-
-

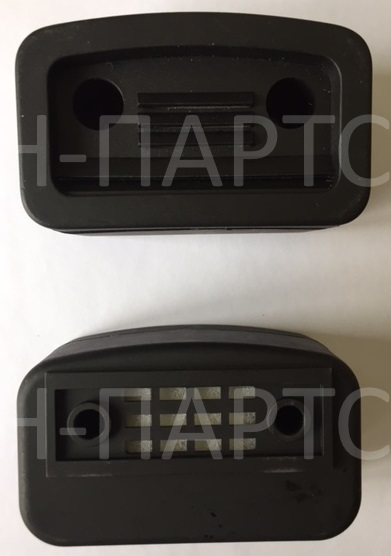

21175002

Фильтр воздушный в сборе

2

38

29

11132006

Болт крышки блока цилиндров М8х50

8

39

-
-

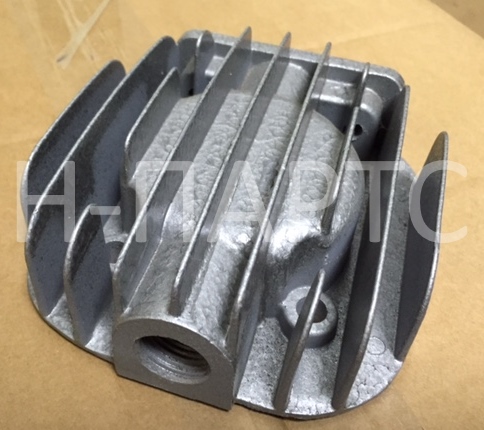

21123003

Головка цилиндра

2

40

48

21174001

Тройник

1

41

-
9

11113001

Гайка Ф14,5-27

1

42

-
-

21171002

Радиатор

1

43

-
19

21173001

Угольник

1

44

-
8

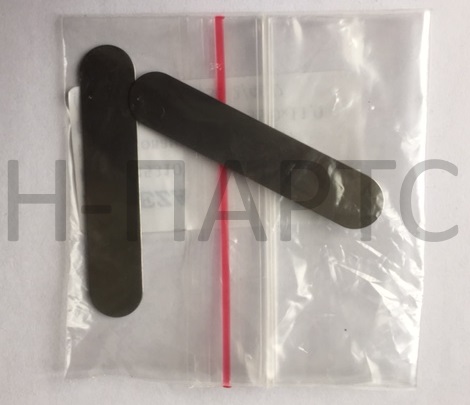

21125017

Пластины клапанные в комплекте (2шт)

2

34/2

12

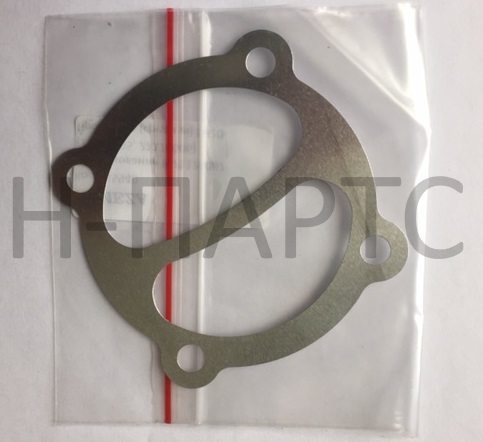

21126005

Алюминиевая прокладка

2

34/3

3,9

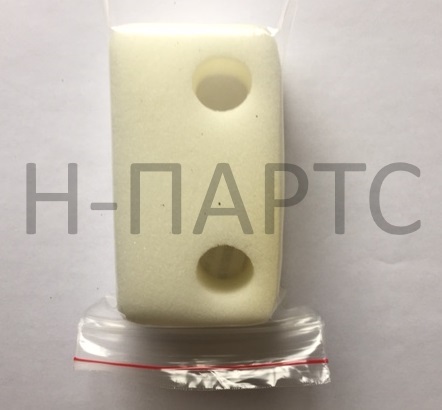

21177012 или

21175008

Патрон воздушного фильтра

2

38/2

5

Деталировка компрессора Patriot-Remeza CБ4/С-50.LB30A

Список запчастей для заказа

Поз.

Артикул для заказа

Наименование

Кол.

1.

4041100200

(4041100206 )

Электродвигатель, 2,2 кВт

1

2.

3101.00.00.102

Держатель

1

3.

4301104400 или 03010008

Ремень

1

4.

3125.00.00.104 к двигат. АИР

(3125.00.00.104-03 к двигат. YL)

Шкив

1

5.

3125.00.00.105

Прижим

1

6.

Шайба 8, 65Г

9

7.

Болт М8х20

1

8.

Болт М8х30

4

9.

Шайба 8

16

10.

Гайка М8

8

11.

4992122076 или 4992122072

Прессостат

1

12.

4251100202

Клапан предохранительный 10 бар G3/8

1

13.

4150803000

Тройник

1

14.

3101.00.00.201

Переходник

1

15.

4112101200

Кран G1/4

1

16.

4131200100

Регулятор давления G1/4

1

17.

4141101200

Манометр

1

18.

3101.00.00.202

Переходник

1

19.

4141301600

Манометр МП50-1/4"-Т(0-16)

1

20.

Гайка М10

2

21.

Шайба 10

6

22.

4271000103

Амортизатор

2

23.

Шайба 12

4

24.

Болт М10х25

2

25.

Гайка М6

1

26.

Шайба 6

2

27.

Шайба 6, 65Г

1

28.

4121001000

Конденсатоотводчик G3/8

1

29.

4281016000

Колесо

2

30.

3101.00.10.003

Шайба

2

31.

3101.00.10.002

Болт

2

32.

Гайка М12

2

33.

3126.00.00.200

Воздухопровод

1

34.

4241122102

Клапан обратный G1/2хG1/2

1

35.

4022230010

Блок поршневой LB30

1

36.

Болт М10х30

4

37.

Болт М8х45

4

38.

4853001590

Провод

1

39.

3113.00.00.101

3113.00.00.101-01

Платформа

1

40.

4381003500

Указатель

1

41.

3124.00.00.103

Держатель

1

42.

4350010002

Распорка

1

43.

4350020002

Защелка

4

44.

Болт М6х16

5

45.

Шайба 6х18

5

46.

3101.00.00.400

Основание

1

47.

3101.00.00.500

Крышка

1

48.

4490000000

Трубка Rilsan

1

49.

3007.00.00.000

Ресивер

1

50.

4901152290

Провод

1

51.

4472018000

Стартовый клапан

1

52.

4731160073

Термозащита 16А

1

53.

3101.00.00.115

Колпачок

1

54.

Центробежный регулятор

1

55.

Контактная группа

1

Серия Patriot Remeza это совместное производство копманий PATRIOT и Remeza завода Беларусь. Компрессор серии CБ4/С-50.LB30A широко используется в шиномонтажных мастерских, в строительстве,  при проведении ремонтных, покрасочных и других видов работ. Если вы ищете запчасти для данного поршневого компрессора,  компания Н-ПАРТС с радостью готова предложить Вам блок клапанный (клапанная плита) в сборе, клапанные пластины (лепестки), прокладки клапанного блока, а так же прокладку цилиндр картер. При более весомом ремонте, вы всегда сможете  приобрести коленчатый вал, цилиндр, шатун, поршень, поршневые, маслосъемные кольца, а так же поршневой палец со стопорными кольцами.  Если вы все таки собрались менять целиком сам поршневой блок LB 30, то Вы так же сможете приобрести его в нашей компании, компрессорная головка LB 30 идет в сборе со шкивом (маховиком) и фильтром.   При проведении очередного технического обслуживания вы можете купить со склада нашей компании расходные материалы (наборы ТО) для компрессора CБ4/С-50.LB30A , а именно воздушный фильтр (картридж-фильтроэлемент), приводной ремень и компрессорное масло для Патриот Ремеза. Все расчеты за запасные части и расходные материалы ведутся в рублях с НДС, если Вам интересует стоимость запасных частей, напишите нам по электронной почте sales@noemi-parts.ru или позвоните по телефону.
