Запчасти для компрессора FIAC СБ4/Ф-500.АВ850/16:
Компрессорная
головка AB 851
Компрессорная
головка AB 851
Запасные
части для заказа АВ 851:
№ |
Код запчасти |
Кол-во |
Полное наименование |
| 1 |
7079610000 |
1 |
Gasket - Guarnizione |
| 2 |
7199130000 |
2 |
Valve - Valvola lamellare a. p. |
| 3 |
7199140000 |
4 |
Valve - Valvola lamellare b.p. |
| 4 |
7458910000 |
1 |
Clamp - Fascetta |
| 5 |
7011460000 |
1 |
Screw - Vite T.E. 6x16 TAP-TITE |
| 6 |
5133310008 |
2 |
Valve plate - Piastra portavalvole |
| 7 |
7079600000 |
1 |
Gasket - Guarnizione oiastra piastra |
| 8 |
7012090000 |
2 |
Screw - Vite |
| 9 |
7040140000 |
2 |
Rinq - Anello |
| 10 |
7079590000 |
1 |
Gasket - Guarnizione |
| 11 |
4080090000 |
1 |
Low Dressure Diston rinas - Kit seamenti BP |
| 12 |
7220140000 |
1 |
Low pressure piston - Pistone BP |
| 13 |
7040140000 |
2 |
Rina - Anello |
| 14 |
7050150000 |
1 |
Piston Din - Spin otto |
| 15 |
4080080000 |
1 |
Hiah pressure piston rinas - Kit seamenti |
| 16 |
7220120000 |
1 |
Hiah pressure piston - Pistone |
| 17 |
7011040000 |
4 |
Screw - Vite T.E. M6x20 UN15739 |
| 18 |
7050130000 |
1 |
Piston pin - Spinotto |
| 19 |
7085110000 |
1 |
Joint - Raccordo |
| 19A |
7080160000 |
1 |
Joint - Raccordo (per SA) |
| 20 |
7062170000 |
2 |
Bushina - Boccola |
| 21 |
4190370005 |
2 |
Con rod - Biella |
| 22 |
5060720008 |
1 |
Cylinder - Cilindro |
| 23 |
7011160000 |
6 |
Screw - Vite T.E. МЮхЗО UNI5739 |
| 24 |
7079410000 |
1 |
Gasket - Guarnizione |
| 25 |
5070270008 |
1 |
Carter - Carter |
| 26 |
7153050000 |
1 |
Conveyor - Convogliatore |
| 27 |
7091120000 |
1 |
Plua - Tappo |
| 28 |
7011090000 |
6 |
Screw - Vite T.E. M8x20 UNI5739 |
| 29 |
5082090008 |
1 |
Support - Supporto |
| 30 |
7070290000 |
2 |
Gasket - Guarnizione |
| 31 |
7060160000 |
1 |
Bearina - Cuscinetto 6006 |
| 32 |
7180060000 |
1 |
Oil level siaht alass - Spia livello olio |
| 33 |
7090090000 |
1 |
Plug - Tappo |
| 34 |
7022040000 |
4 |
Selflocking nut - Dado autobloccante M8 DIN980 |
| 35 |
5041150008 |
1 |
Crankshaft - Albero a gomito |
| 36 |
7051520000 |
1 |
Key - Chiavetta 6x9 UNI6606 |
| 37 |
7060150000 |
1 |
Beanna - Cuscinetto 6206/C2 |
| 38 |
7071130000 |
1 |
Mim rina - Anello SMIM 3047/7 |
| 39 |
5082050008 |
1 |
Support - Supporto |
| 40 |
7201240000 |
1 |
Flywheel - Volano |
| 41 |
7030270000 |
1 |
Washer - Rondella |
| 42 |
7031010000 |
1 |
Toothed washer - Rondella 08 UNI3703 |
| 43 |
7011110000 |
1 |
Screw - Vite T.E. M8x25 UNI5739 |
| 44 |
7230750000 |
1 |
Refriqeration tube - Tubo refriaeratore |
| 45 |
7024150000 |
1 |
Nut - Dado M6 UNI5448-71 |
| 46 |
7031030000 |
1 |
Washer - Rondella 06 UNI3703 |
| 47 |
7210270000 |
1 |
Filter bell - Сатрапа filtro |
| 48 |
7210280000 |
1 |
Filterinq element - Elemento filtrante |
| 49 |
7210260000 |
1 |
Filter - Filtro |
| 50 |
7210290000 |
1 |
Sleeve - Cannotto |
| 51 |
7015160000 |
1 |
Tension rod - Tirante |
| 52 |
5130070008 |
1 |
Manifold - Collettore |
| 53 |
7010050000 |
6 |
Screw - Vite T.C.C.E. M8x20 UNI5931 |
| 54 |
7458460000 |
1 |
Stop plate - Piastrina |
| 55 |
7070260000 |
? |
OR rino - Anello OR 3068 NBR 70sh |
| 56 |
5030590008 |
1 |
Head - Testa |
| 57 |
7010060000 |
6 |
Screw - Vite T.C.C.E. M8x45 UN15931 |
| 58 |
7084600000 |
1 |
Joint - Raccordo |
| 59 |
7230020000 |
1 |
Rilsan hose - Tubo rilsan |
| 60 |
7192350000 |
1 |
Safety valve - Valvola di sicurezza |
| 61 |
7079250000 |
1 |
Gasket - Guamizione |
| 62 |
5130090008 |
1 |
Refriqerator- Refriaeratore |
| 63 |
7010220000 |
2 |
Screw - Vite T.C.C.E. M10x25 UNI5931 |
| 64 |
7458420000 |
1 |
Stop plate - Piastrina |
| 65 |
7070140000 |
1 |
Gasket - Guamizione |
| 66 |
5131020008 |
1 |
Reduction - Riduzione |
|
|
|
|
|
|
|
|
| 100 |
4231190000 |
1 |
Valve plate qroup - Gruppopiastra valvole |
| 101 |
4291110000 |
1 |
Low pressure piston group - Gruppo pistone BP |
| 102 |
4291150000 |
1 |
High pressure piston group - Gruppo pistone AP |
| 103 |
4250100000 |
1 |
Filter qroup - Gruppo filtro aspirazione |
| 104 |
4251150000 |
1 |
Refriqerator qroup - Gruppo refriaeratore |
| 105 |
4082480000 |
1 |
Set of gasket - Kit guarnizioni |
Сервисный набор для обслуживания:
| № п/п |
Фото |
Наименование |
Кол-во |
Ед.измерения |
| 1 |
|
Картридж фильтра |
1 |
шт. |
| 2 |
|
Масло компрессорное |
2 |
л. |
| 3 |
|
Ремень |
2 |
шт. |
| Стоимость сервисного набора, руб. с НДС: |
4540 |
Запасные
части для заказа:

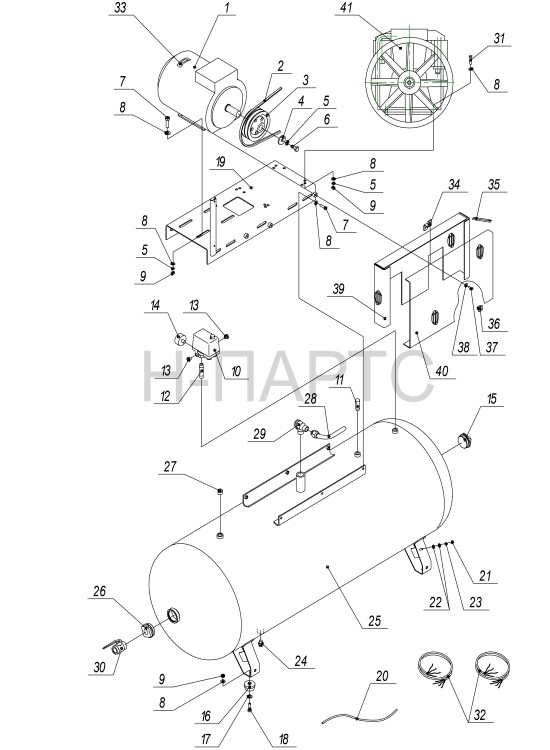

Деталировка компрессора FIAC СБ4/Ф-500.АВ850/16 (380 В, 50 Гц, 16 бар)
Запчасти для заказа FIAC СБ4/Ф-500.АВ850/16 (380 В, 50 Гц, 16 бар)
Поз. |
Код. № чертежа |
Наименование |
Кол. |
1. |
4042100700 |
Электродвигатель, 7,5 кВт |
1 |
-4042100706 |
2. |
43011069300 |
Ремень |
2 |
3. |
3106.00.00.104-01 |
Шкив |
1 |
(3106.00.00.104-01) |
4. |
3106.00.00.101 |
Прижим |
1 |
5. |
|
Шайба 10.65Г |
9 |
6. |
|
Болт М10х20 |
1 |
7. |
|
Болт М10х30 |
10 |
8. |
|
Шайба 10 |
24 |
9. |
|
Гайка М10 |
16 |
10. |
4996162573 |
Прессостат |
1 |
11. |
4251100202 |
Клапан предохранительный |
1 |
12. |
3101.00.00.201 |
Переходник |
1 |
13. |
3101.00.00.203 |
Заглушка |
2 |
14. |
4141402500 |
Манометр |
1 |
15. |
3140.00.00.048 |
Заглушка |
1 |
16. |
4271000203 |
Амортизатор |
4 |
17. |
|
Шайба 12 |
4 |
18. |
|
Болт М10х25 |
4 |
19. |
3107.00.00.120 |
Платформа |
1 |
(3107.00.00.120-01) |
20. |
4490000000 |
Трубка Rilsan |
1 |
21. |
|
Гайка М6 |
1 |
22. |
|
Шайба 6 |
2 |
23. |
|
Шайба 6, 65Г |
1 |
24. |
4121001000 |
Конденсатоотводчик |
1 |
25. |
3006.00.00.000 |
Ресивер |
1 |
26. |
3106.00.00.021 |
Переходник |
1 |
27. |
3128.00.00.072 |
Заглушка |
1 |
28. |
3107.00.00.400 |
Воздухопровод |
1 |
29. |
4242133102 |
Клапан обратный |
1 |
30. |
411334000 |
Кран |
1 |
31. |
|
Болт М10х55 |
4 |
32. |
4871402590 |
Провод |
2 |
33. |
4381003500 |
Указатель |
1 |
34. |
3128.00.00.103 |
Держатель |
1 |
35. |
4350010002 |
Распорка |
1 |
36. |
4350020002 |
Защелка |
4 |
37. |
|
Болт М6х16 |
5 |
38. |
|
Шайба 6х18 |
5 |
39. |
3106.00.00.500-02 |
Основание |
1 |
40. |
3106.00.00.600 |
Крышка |
1 |
41. |
4021310050 |
Блок поршневой |
1 |
Компрессор серии СБ4/Ф-500.АВ850/16 широко используется в шиномонтажных мастерских, в строительстве, при проведении ремонтных, покрасочных и других видов работ. Если вы ищете запчасти для данного поршневого компрессора, компания Н-ПАРТС с радостью готова предложить Вам блок клапанный (клапанная плита) в сборе, клапанные пластины (лепестки), прокладки клапанного блока, а так же прокладку цилиндр картер. При более весомом ремонте, вы всегда сможете приобрести коленчатый вал, цилиндр, шатун, поршень, поршневые, маслосъемные кольца, а так же поршневой палец со стопорными кольцами. Если вы все таки собрались менять целиком сам поршневой блок АВ 851, то Вы так же сможете приобрести его в нашей компании, компрессорная головка АВ 851 идет в сборе со шкивом (маховиком) и фильтром. При проведении очередного технического обслуживания вы можете купить со склада нашей компании расходные материалы (наборы ТО) для компрессора СБ4/Ф-500.АВ850/16, а именно воздушный фильтр (картридж-фильтроэлемент), приводной ремень и компрессорное масло для FIAC. Все расчеты за запасные части и расходные материалы ведутся в рублях с НДС, если Вам интересует стоимость запасных частей, напишите нам по электронной почте sales@noemi-parts.ru или позвоните по телефону.
