Сепаратор
циклонный OMI для компрессора SA (16 bar), SA (40 bar), SRA
Сепараторы ( влагоотделители
) конденсата циклонного типа OMI (Италия)

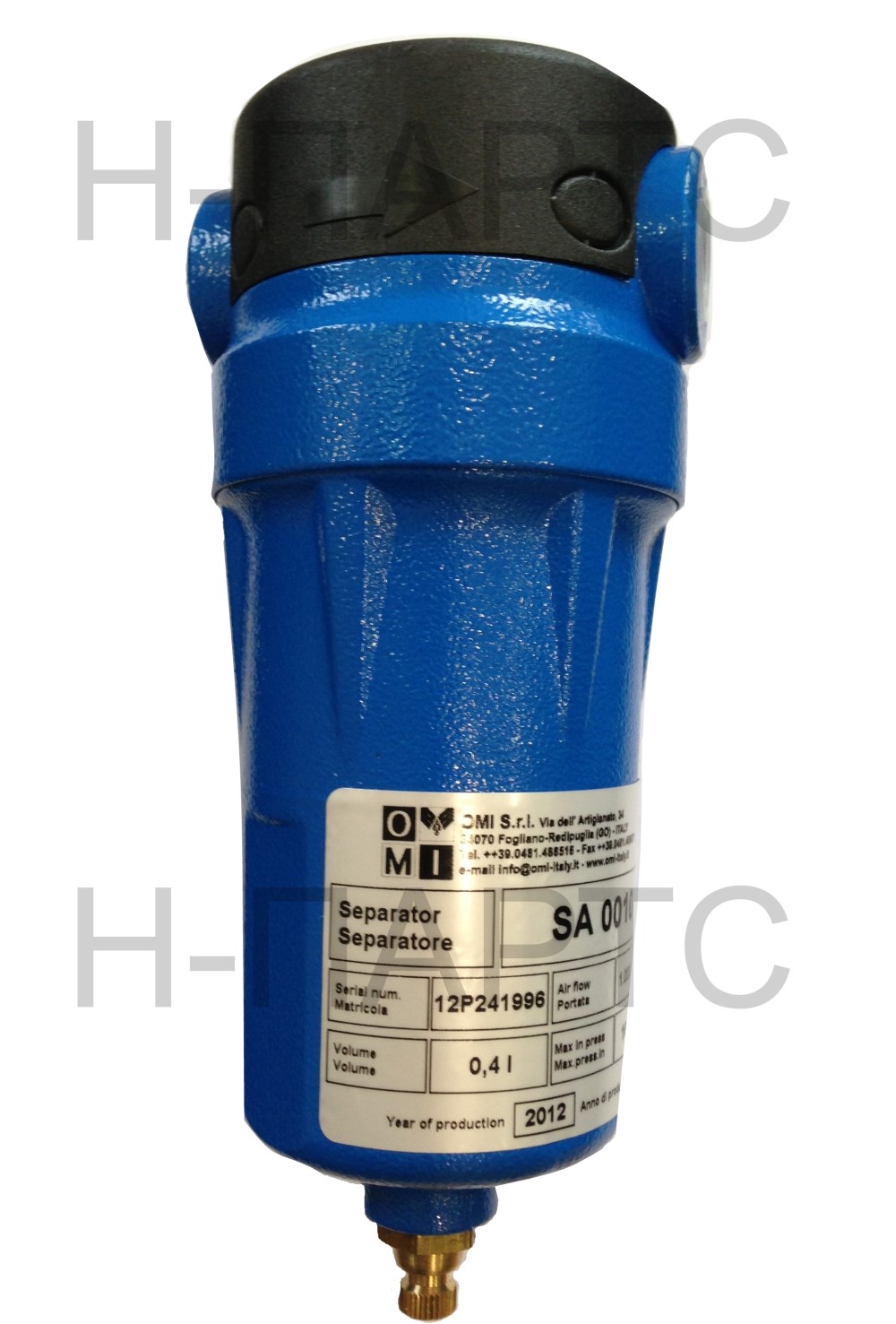

Сепараторы
конденсата циклонного типа серии SA (max. 16 bar)
Сепараторы
циклонного типа OMI первично удаляют влагу из сжатого воздуха.
Рекомендуется устанавливать непосредственно на выходе после
компрессора. Удаление скопившегося конденсата производится
вручную. Как дополнительная опция, возможен заказ клапана
автоматического слива конденсата.
SA
0005-SA 0450
Модель
Расход
воздуха
Max.
давление
Разъем
Размеры
Вес
Цена
-
l/min
m3/h
bar
BSP
A
B
C
D
Kg
euro
SA
0005
500
30
16
3/8"
220
90
25
60
0,60
139 €
SA
0010
1000
60
16
1/2"
220
90
25
80
0,60
148 €
SA
0030
3000
180
16
3/4"
280
90
25
100
0,70
157 €
SA
0050
5000
300
16
1"
305
120
37
120
1,10
186 €
SA
0095
9500
570
16
1,1/2"
385
120
37
120
1,30
255 €
SA
0165
16500
990
16
2"
500
165
54
150
3,60
419 €
SA
0220
22000
1320
16
2,1/2"
675
165
54
150
4,70
335 €
SA
0450
45000
2700
16
3"
710
200
65
200
6,20
1260 €
SRA
400 AL
40000
2400
16
DN100
-
-
-
-
6.5
2345 €
SRA
500 AL
50000
3000
16
DN125
-
-
-
-
6.8
2590 €
Дополнительные опции к сепараторам OMI cериии SA
Фото
Описание
Цена, euro
Индикатор загрязненности сепаратора OMI, модель DIFF-INDIC 045.F720
Служит для визуального контроля степени загрязненности сепаратора OMI. Имеет две степени индикации: зеленый цвет — показывает рабочее состояние и красный — сигнализирующий о том, что cепаратор теряеют пропускную способность.
49 €
Дифференциальный манометр степени загрязненности сепаратор OMI, модель DIFF-GAUGE 045.F620
Помимо индикации степени загрязненности сепаратора показывает перепад давления (?Р) сжатого воздуха при прохождении через сам сепаратор циклонного типа.
Срок службы манометра не регламентирован. Рабочее давление мах. 16 бар, Температура сжатого воздуха до 90 0С
97 €
Автоматический клапан слива конденсата поплавкового типа, модель SC-AUT 045.F603
Устанавливается изнутри стакана сепаратора. Служит для автоматического удаления конденсата сепаратора конденсата циклонного типа ОМИ.
Рабочее давление мах. 16 бар, Соединение для отвода конденсата 1/8»
Автоматический клапан слива конденсата поплавкового типа, модель SC-12M 045.D120.G
Устанавливается с внешней стороны. Служит для автоматического удаления конденсата.
Рабочее давление мах. 16 бар, Соединение для отвода конденсата 1/2»
165 €
Электронный клапан слива конденсата, модель SC-CHROM3.8 045.D132.G
Устанавливается с внешней стороны. Служит для автоматического удаления конденсата.
Питание 220 В, Рабочее давление мах. 16 бар, Соединение для отвода конденсата 3/8»
Имеет диапазон настройки по периоду и времени сброса конденсата.
189 €
Сепараторы
конденсата циклонного типа серии SA (max. 40bar)
Сепараторы
циклонного типа указанной серии SA расчитаны на максимальное
давление сжатого воздуха 40 бар.
SA
0004 40bar-SA 0060 40bar
Модель
Расход
воздуха
Макс.
давление
Разъем
Размеры
Вес
Цена
-
l/min
m3/h
bar
BSP
A
B
C
Kg
euro
SA
0004 40bar
1800
108
40
3/8"
188
94
18
1
285 €
SA
0008 40bar
3600
216
40
1/2"
188
94
18
1
297 €
SA
0016 40bar
7200
432
40
3/4"
252
94
20
1
345 €
SA
0036 40bar
16200
972
40
1"
350
120
30
2
456 €
SA
0060 40bar
27000
1620
40
1"
1/2
350
120
30
2
499 €
Сепараторы
конденсата циклонного типа серии SRA (производительность
до 200 000 л/мин)
Сепараторы
циклонного типа указанной серии SRA расчитаны на более высокую
производительность от 40 000 до 200 000 л/мин, с увеличенным
диаметром соеденения от DN 100 до DN 200.
SRA
400-SRA 2000
Модель
Расход
воздуха
Макс.
давление
Разъем
Размеры
Вес
Цена
-
l/min
m3/h
bar
BSP
A
B
C
Kg
euro
SRA
400
40000
2400
12
DN100
780
420
210
40
2699 €
SRA
500
50000
3000
12
DN125
790
445
233
54
2990 €
SRA
1100
110000
6600
12
DN150
845
523
290
80
3645 €
SRA
1250
125000
7500
12
DN175
930
606
310
116
3997 €
SRA
2000
200000
12000
12
DN200
1025
657
340
158
4860 €
Для каких целей нужны сепараторы ( влагоотделители ) конденсата циклонного типа OMI (Италия)?
Сепараторы циклонного типа (влагоотделители) применяются для удаления влаги в сжатом воздухе поступающего после компрессора. Они позволяют снизить нагрузку на последующие установленные магистральные (линейные) фильтры и на осушитель воздуха и увеличить их срок службы.
Где устанавливаются данные влагоотделители OMI?
Обычно сепараторы конденсата циклонного типа устанавливаются после воздушного компрессора.
Какие плюсы сепаратора циклонного OMI типа серии SA?
Влагоотделители абсолютно неприхотливы в работе, не требуют электропитания, не нуждаются в обслуживании и в замене внутренних элементов. Поэтому срок службы сепаратора не регламентирован. Сепараторы работают при максимальном давлении 16 bar.
Как устроен и как работает сепаратор конденсата циклонного типа OMI ?

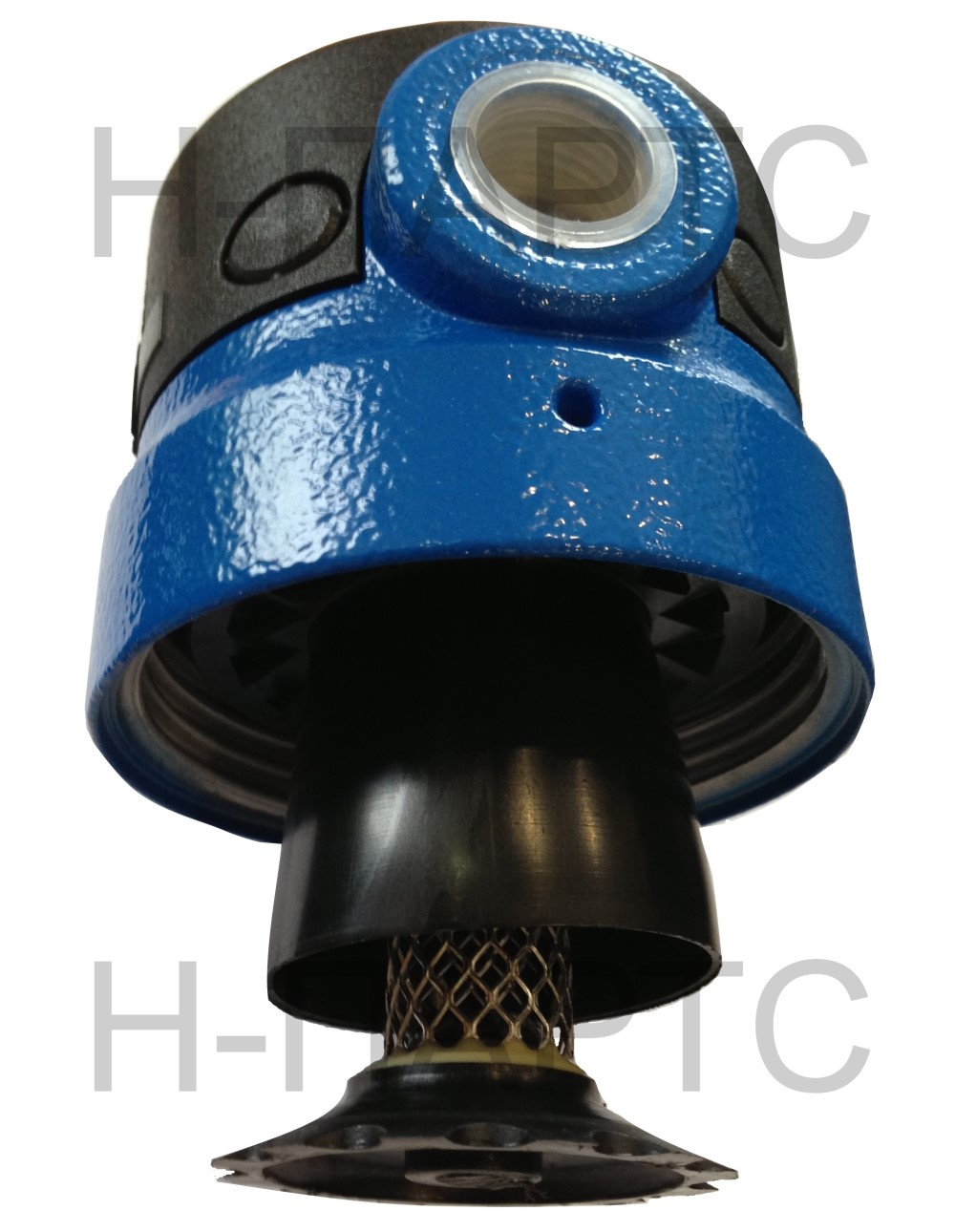

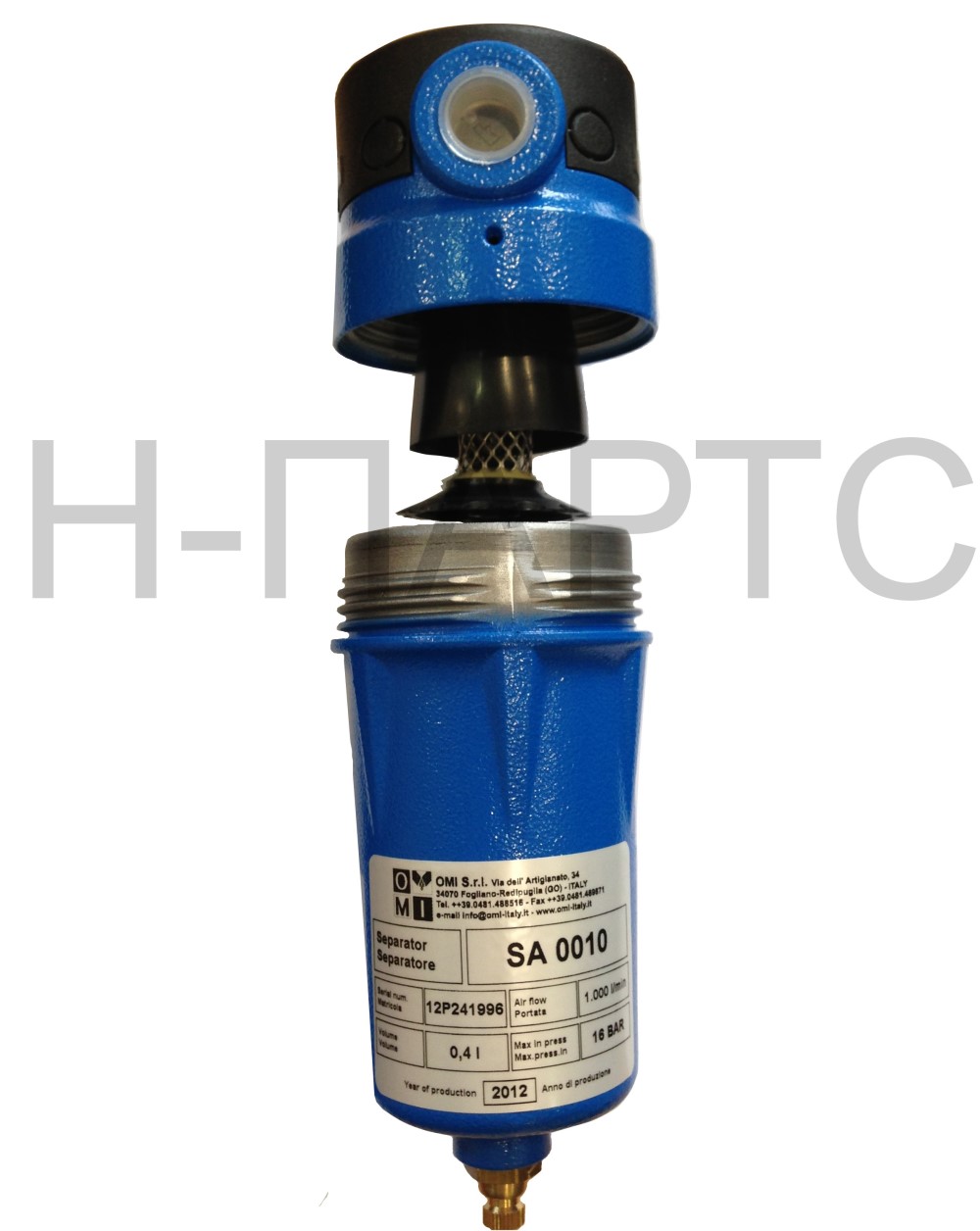

Сепаратор OMI серии SA представляет собой металлический корпус такого же типа как магистральный фильтр серии QF, DF, HF, PF, CF, только внутри вместо сменного картриджа (элемента) стоит завихритель с сетчатым материалом. Сжатый воздух поступая в сепаратор проходит через завихритель и сетку, образовавшиеся центробежная сила отделяет большую часть конденсата, в том числе незначительное количество масла из сжатого воздуха, сам конденсат остается в сепараторе, а очищенный cжатый воздух поступает дальше в линию.

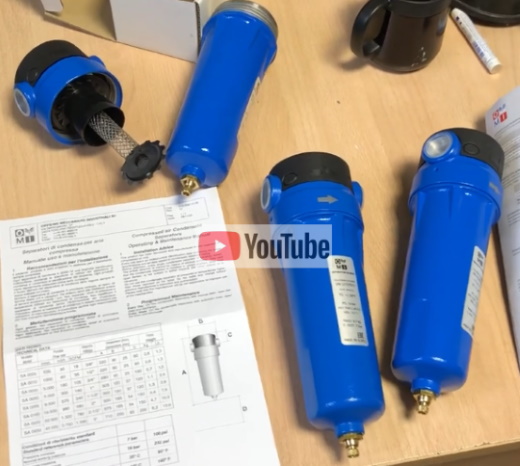

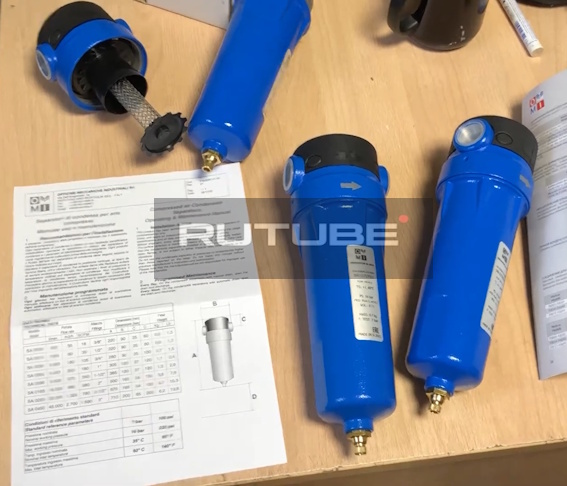

Оставились дополнительные вопросы? Тогда смотрите видеообзор сепаратора OMI на нашем YouTube канале ниже:
